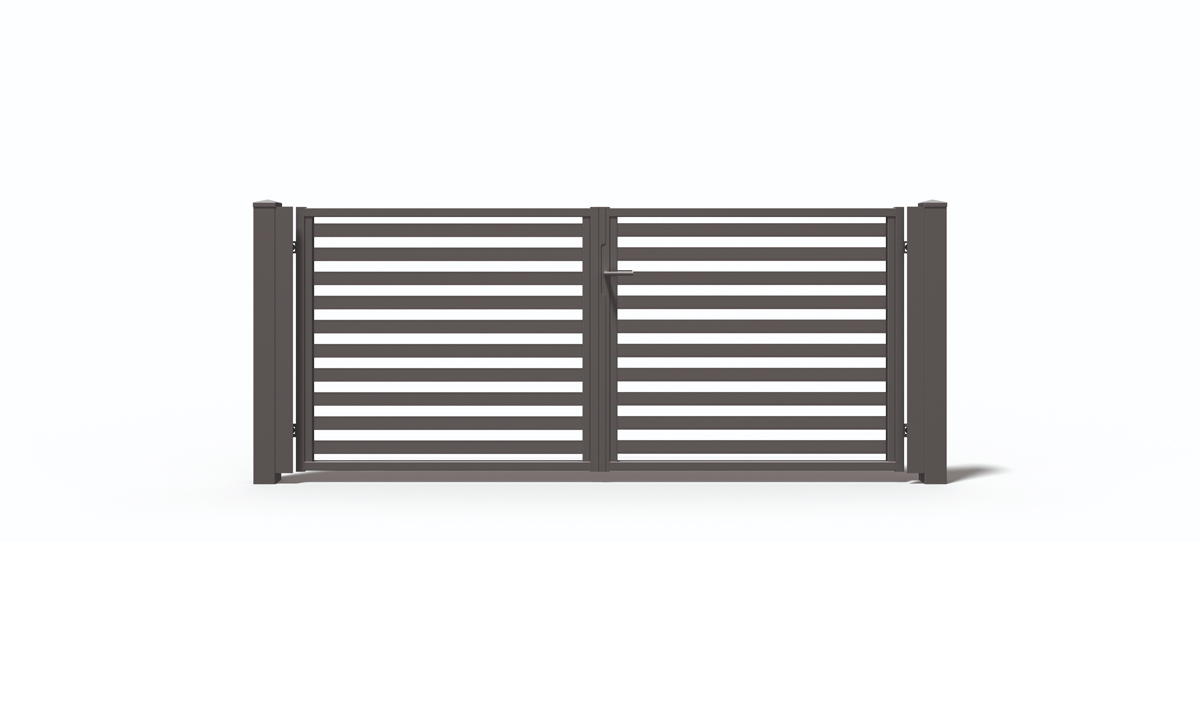

Brama stalowa skrzydłowa Malachit 60

Opis

Technologia:

Przy produkcji ogrodzeń w systemie Malachit 60 stosujemy innowacyjną metodę przenikania. Polega ona na wprowadzeniu profilu pionowego w profil poziomy. Otwór w profilu poziomym wykonywany jest z dużą dokładnością przez maszynę CNC. Dzięki tej precyzji wprowadzone profile pionowe same się stabilizują w otworach i nie jest wymagane spawanie wszystkich połączeń. System, który norma określa nazwą DUPLEX jest stosowany w Plast-Met od lat. To metoda polegająca na nałożeniu na ogniową powłokę cynkową specjalnej powłoki malarskiej, gwarantująca doskonałe zabezpieczenie antykorozyjne ogrodzeń.

Materiał:

• stal
• ocynk ogniowy
• malowanie proszkowe

Konstrukcja:

• rama: profile 40 x 40 mm
• wypełnienie: profile 60 × 20 mm, ceowniki 25 × 20 mm i 35 × 35 mm
• przestrzeń pomiędzy profilami przy standardowej wysokości bramy: 40 mm

Wymiary:

• standardowa wysokość: 1230 mm, 1330 mm, 1430 mm, 1530 mm
• dopuszczalna wysokość: od 930 do 1930 mm (co 100 mm)
• standardowa szerokość: 4000 mm, 5000 mm
• dopuszczalna szerokość: od 2000 do 6000 mm (co 10 mm)

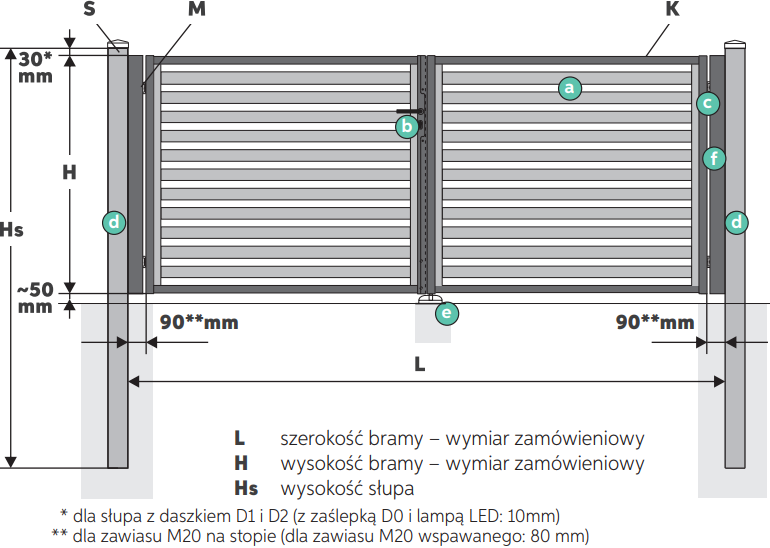

Wymiary zamówieniowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu przęsła:

• L – szerokość między słupami
• H – wysokość skrzydła bramy

Zestaw:

Brama ręczna:

• (a) skrzydła bramy z kątownikiem domykającym: 2 szt.
• (b) zamek GNS z zestawem klamek
• (c) zawiasy M20 90°: 4 szt.
• (d) słupy zakończone wybranym daszkiem przystosowane do szybkiego montażu zawiasów: 2 szt.
• (e) rygle Locinox oraz odbojnik: 2 szt.
• (f) pionowe maskownice zawiasów: 2 szt.

Brama pod napęd:

• dodatkowy profil poziomy do przykręcenia siłowników
• brak zamka, rygli
• dodatkowe otwory w słupach do przeprowadzenia kabli
• profil oraz odbojnik

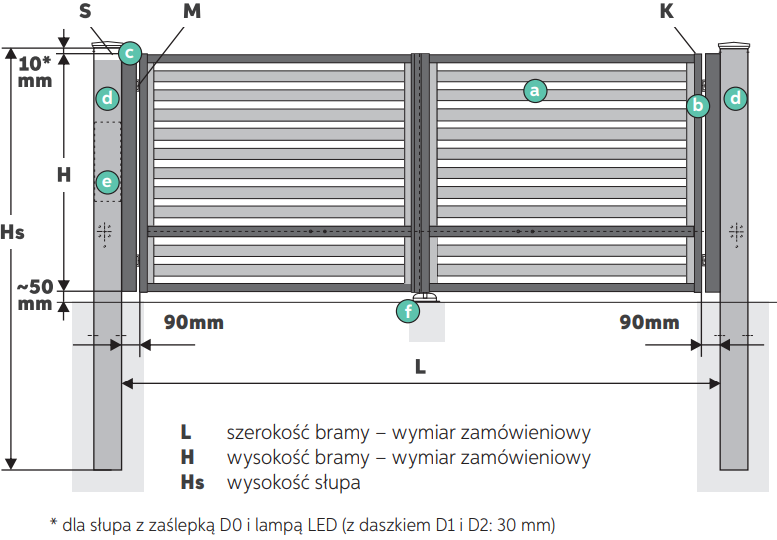

Brama z napędem:

• (a) skrzydła bramy wykonane z kątownikiem domykającym i profilem poziomym do zamontowania siłowników: 2 szt.
• (b) zawiasy M20 90°: 4 szt.
• (c) pionowe maskownice zawiasów i fotokomórek: 2 szt.
• (d) słupy 140 × 140 mm przystosowane do szybkiego montażu zawiasów, siłowników z otworami do przeprowadzenia kabli oraz otworem rewizyjnym przygotowanym do montażu centrali: 2 szt.
• (e) zestaw TOP:
  • • napęd Roger Technology MONOS4
    • fotokomórki przewodowe : 2 szt.
    • piloty 2-kanałowe: 2 szt.
    • lampy sygnalizacyjne LED
• (f) profil oraz odbojnik

Montaż:

• bramę można zamontować do słupów murowanych, betonowych, klinkierowych lub wybrać słupy stalowe
• zawiasy: M20 90° na stopach montażowych
• regulacja na zawiasie: ± 10 mm

Kolory:

Kolory standardowe:

Kolory dodatkowe (bez dopłaty):

Słupy:

• stosowane słupy według parametrów bramy:
  • • brama H ≤ 1330 mm: słup 100 × 100 mm; 120 x 120 mm dla L > 4500 mm
    • brama 1330 < H ≤ 1430 mm: słup 100 × 100 mm; 120 x 120 mm dla L > 4000 mm
    • brama 14530 < H ≤ 1730 mm: słup 100 x 100 mm; 120 x 120 mm dla L > 3500 mm
    • brama  H > 1730 mm: słup 120 x 120 mm
• do bram z napędem TOP stosowane są tylko słupy 140 × 140 mm
• gdy obok bramy znajduje się CenterBox należy przewidzieć słupy min. 120 × 120 mm

Daszki:

D2LED
