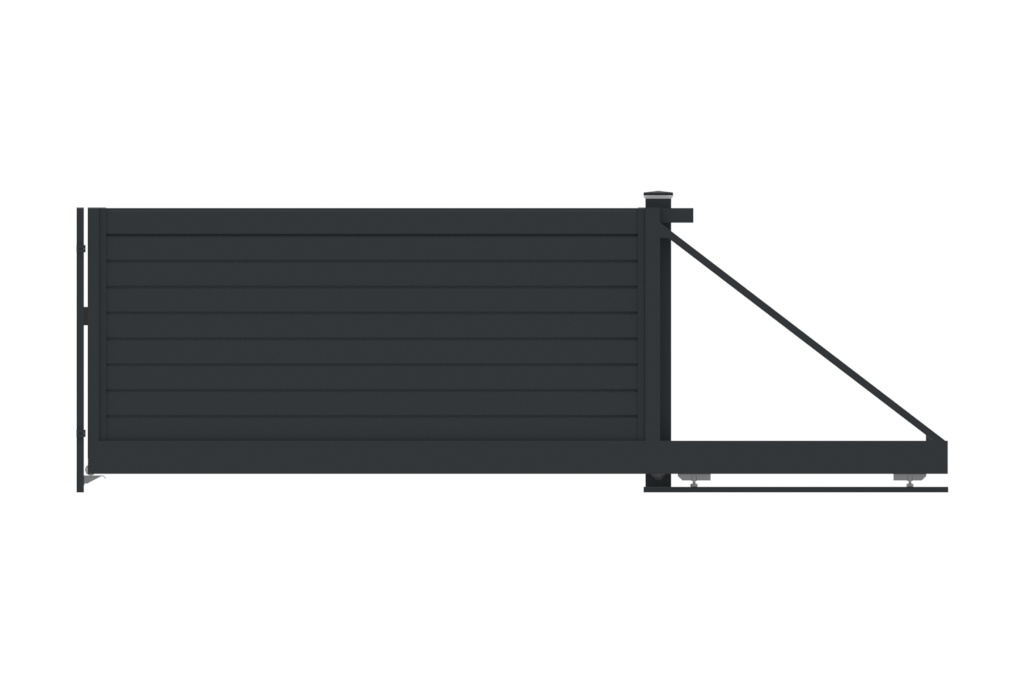

Brama aluminiowa przesuwna Malachit AL 140

Opis

Wzór Malachit AL 140 to to nowoczesne wypełnienie z poziomych profili, które świetnie podkreśla minimalistyczną architekturę i daje poczucie prywatności. Wykonane z aluminium i malowane proszkowo, zapewnia trwałą powłokę i wysoką odporność na warunki zewnętrzne. Przemyślany sposób montażu modułów wspiera odprowadzanie wody z wnętrza profili, co dodatkowo wydłuża żywotność ogrodzenia.

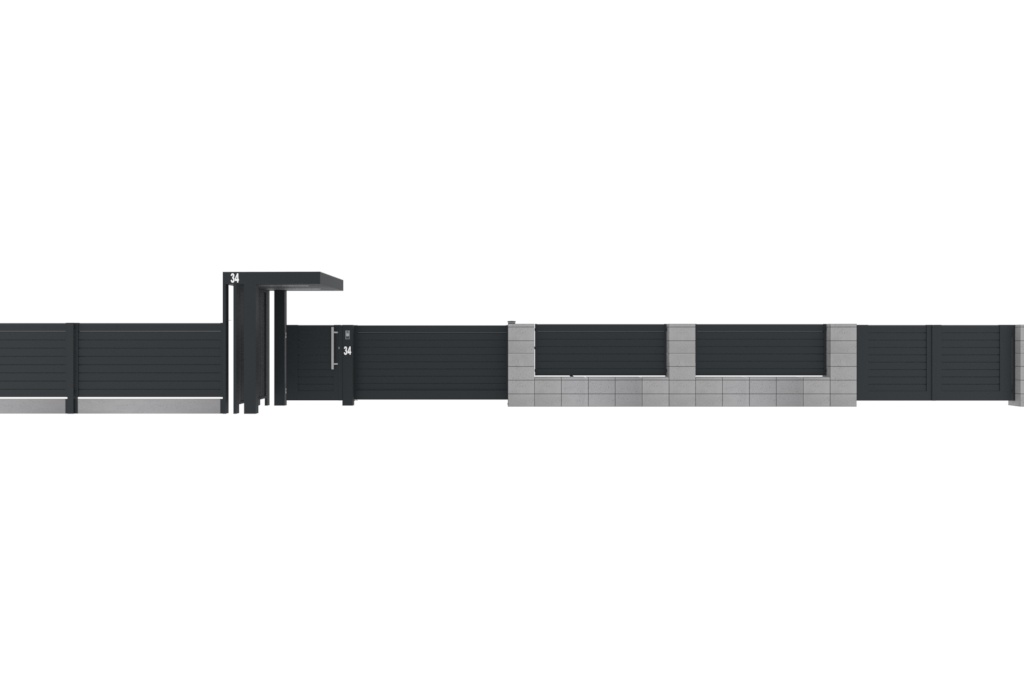

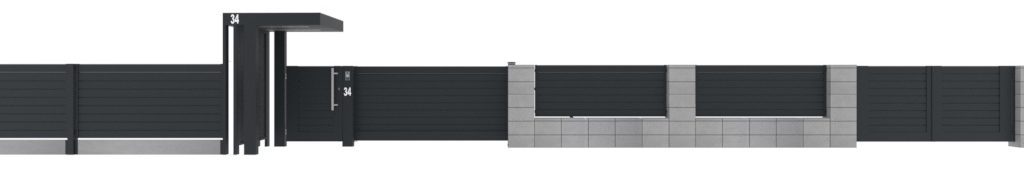

Wizualizacja – ogrodzenie Malachit AL 140, Portalux:

Technologia:

• suche trawienie: mechaniczne szorstkowanie wykonywane w celu uzyskania optymalnej przyczepności farby proszkowej do podłoża
• odprowadzanie wody: bezpośrednie montowanie modułów do fundamentu, a nie ich betonowanie, gwarantuje odprowadzeniem wody z przestrzeni wewnętrznych profili pionowych
• zwiększenie odporności na działanie soli i związków mineralnych: w przypadku elementów umieszczonych bezpośrednio na fundamencie w części poniżej poziomu „0” zalecane jest użycie kruszywa o gradacji od 32 mm na głębokości posadowienia podstawy modułu

Materiał:

• aluminium
• malowanie proszkowe

Konstrukcja:

• rama:
  • • profile aluminiowe pionowe 60 × 80 mm
    • profil jezdny ALU 180 x 180 mm
    • specjalny profil stabilizujący 80 x 40
• wypełnienie: profile aluminiowe o przekroju rombu h=104 mm montowane w dedykowanym profilu aluminiowym 40 × 40
• przestrzeń pomiędzy profilami przy standardowej wysokości bramy: pierwszy dolny 12 mm, pozostałe 16 mm
• dodatkowe, pionowe wzmocnienie konstrukcji: profil łączony do tyłu ramy (dla bramy o długości powyżej 4000 mm – od 2 do 3 szt. profili)

Wymiary:

• standardowa wysokość: 1300 mm, 1440 mm, 1580 mm, 1720 mm
• dopuszczalna wysokość: od 880 do 2000 mm
• standardowa szerokość: 4000 mm, 5000 mm
• dopuszczalna szerokość: od 2000 do 6000

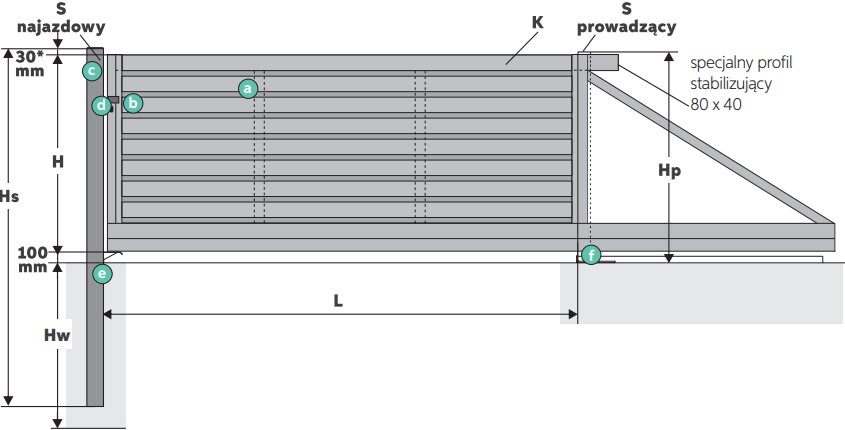

Wymiary zamówieniowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu bramy:

• L – szerokość światła bramy – wymiar zamówieniowy
• H – wysokość bramy – wymiar zamówieniowy
• Hs -wysokość słupa najazdowego (Hs = H+ prześwit pod bramą + 700)
• Hn – wysokość poziomego profilu stabilizującego 1/2H – 150 mm
• Hw – wysokość wykopu = 900 mm

Zestaw:

Brama z napędem TOP:

• (a) skrzydło bramy z szyną jezdną, rolką najazdową z listwą zębatą
• (b) słup najazdowy zakończony wybranym daszkiem, przystosowany do szybkiego montażu łapaczy i najazdu
• (c) regulowane łapacze od strony posesji
• (d) najazd
• (e) słup prowadzący 140 × 140 mm zakończony ostrzegawczą lampą LED z rolką prowadzącą oraz torem jezdnym z wózkami
• (f) zestaw TOP:
  • • zamontowany w słupie prowadzącym napęd  Roger Technology TW90/600/HS z silnikiem bezszczotkowym z 12 unikatowymi cechami m.in.: miękki start, miękki stop, high speed;  prędkość 24 m/min., brak problemów w przypadku przerw w dostawie prądu, funkcja furtki
    • lampa sygnalizacyjna LED
    • fotokomórki przewodowe: komplet
    • piloty: 2 szt.
• (g) naciąg poziomujący

Brama ręczna:

• (a) skrzydło bramy z szyną jezdną, rolką najazdową z listwą zębatą
• (b) zamek Locinox
• (c) słup najazdowy zakończony wybranym daszkiem przystosowany do szybkiego montażu zderzaka i najazdu
• (d) zderzak Locinox
• (e) najazd
• (f) słup prowadzący z torem jezdnym z wózkami
• (g) naciąg poziomujący

Brama pod napęd:

• brak zestawu TOP
• słup prowadzący zakończony daszkiem D2:
  • • do bram L < 4500 mm: 100 × 100 mm
    • do bram L ≥ 4500 mm: 140 × 140 mm

Kolory:

Kolory standardowe:

Kolory dodatkowe (bez dopłaty):

Słupy:

• słup prowadzący:
  • dla bram TOP z napędem: słup 140 x 140 mm zakończony lampą LED, zintegrowany z torem jazdy o wysokości Hp = H + 110 mm
  • dla bram ręcznych: słup 100 x 100 mm zakończony zaślepką AL z torem jezdnym z wózkami
• słup najazdowy o wymiarach zakończony kopertą lub lampą LED: opcja za dodatkową opłatą

Daszki:

LEDzaślepka AL
