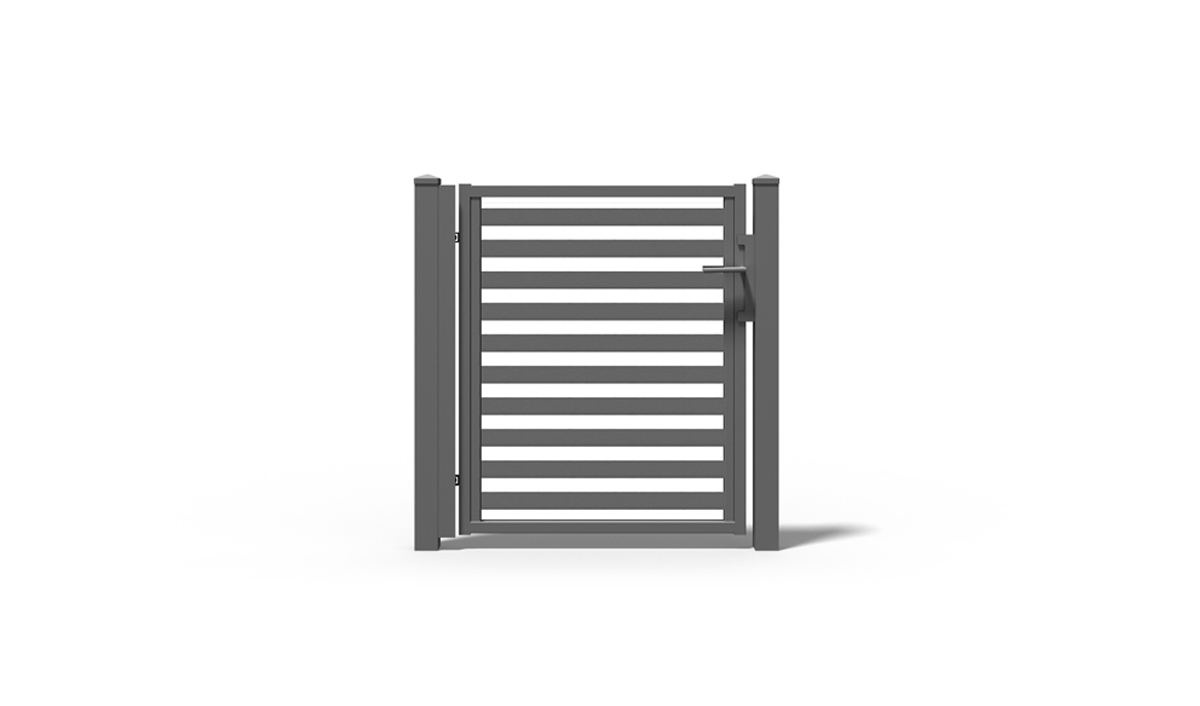

Furtka stalowa Malachit 60

Opis

Technologia:

Przy produkcji ogrodzeń w systemie Malachit 60 stosujemy innowacyjną metodę przenikania. Polega ona na wprowadzeniu profilu pionowego w profil poziomy. Otwór w profilu poziomym wykonywany jest z dużą dokładnością przez maszynę CNC. Dzięki tej precyzji wprowadzone profile pionowe same się stabilizują w otworach i nie jest wymagane spawanie wszystkich połączeń. System, który norma określa nazwą DUPLEX jest stosowany w Plast-Met od lat. To metoda polegająca na nałożeniu na ogniową powłokę cynkową specjalnej powłoki malarskiej, gwarantująca doskonałe zabezpieczenie antykorozyjne ogrodzeń.

Materiał:

• stal
• ocynk ogniowy
• malowanie proszkowe

Konstrukcja:

• rama: profile 40 x 40 mm
• wypełnienie:
  • profile 60 × 20 mm
  • ceowniki 25 × 20 mm i 35 × 35 mm
• przestrzeń pomiędzy profilami: 40 mm

Wymiary:

• standardowa wysokość: 1230 mm, 1330 mm, 1430 mm, 1530 mm
• dopuszczalna wysokość: od 630 mm do 1930 mm (co 20 mm)
• standardowa szerokość: 1000 mm, 1100 mm
• dopuszczalna szerokość: od 700 do 2000 mm (co 5 mm)

Wymiary zamówieniowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu furtki:

• L – szerokość między słupami
• H – wysokość skrzydła furtki
• Hs – wysokość słupa

Zestaw:

Furtka ręczna:

• (a) skrzydło furtki
• (b) zamek GNS z zestawem klamek
• (c) zderzak Plast-Met
• (d) zawiasy na stopach montażowych
• (e) słupy zakończone wybranym daszkiem, przystosowane do szybkiego montażu zderzaka i zawiasów: 2 szt.
• (f) pionowa maskownica zawiasów (przy furtce otwieranej do środka posesji)

Furtka z elektrozaczepem:

• zamiast klamek: antaba
• zamiast zderzaka: zderzak Plast-Met z elektrozaczepem
• dodatkowe otwory w słupie do przeprowadzenia kabli

Otwieranie:

Kierunek:

• lewa na posesję: klamka znajduje się po lewej stronie furtki patrząc od zewnątrz posesji
• prawa na posesję: klamka znajduje się po prawej stronie furtki patrząc od zewnątrz posesji

Montaż:

• furtkę można zamontować do słupów murowanych, betonowych, klinkierowych lub wybrać słupy stalowe
• montaż: zawiasy M16 90° lub M20 90° na stopach montażowych
• regulacja na zawiasie: ± 5 mm

Kolory:

Kolory standardowe:

Kolory dodatkowe (bez dopłaty):

Słupy:

• stosowane słupy według parametrów furtki:
  • • furtka H ≤ 1730 mm: słup 100 × 100 mm
    • furtka H > 1730 mm: słup 120 × 120 mm
• w przypadku, gdy furtka umieszczona jest na wspólnym słupie z bramą, słupy furtkowe dobierane są wg parametrów bramy
• jeśli obok furtki znajduje się CenterBox, należy przewidzieć słupy 120 × 120 × 3 mm.

Daszki:

D2LED
