Brama stalowa przesuwna Kwarc

Opis

Technologia:

Przy produkcji ogrodzeń w systemie Kwarc wyeliminowaliśmy spawanie. Wypełnienie składające się z profili pionowych i ceowników przykręcane jest do ramy wykonywanej w technologii DUPLEX. System, który norma określa nazwą DUPLEX jest stosowany w Plast-Met od lat. To metoda polegająca na nałożeniu na ogniową powłokę cynkową specjalnej powłoki malarskiej, gwarantująca doskonałe zabezpieczenie antykorozyjne ogrodzeń.

Materiał:

• stal
• ocynk ogniowy
• malowanie proszkowe

Konstrukcja:

• rama: profile 60 × 40 mm, 60 × 60 mm, 80 × 60 mm
• wypełnienie: profile 80 × 20 mm, poziome kątowniki
• odstęp między profilami: 45 mm
• dodatkowe wzmocnienia konstrukcji:
  • • do bram L > 3500 mm dodatkowy profil pionowy
    • do bram L ≥ 5500 mm stopa rolkowa

Wymiary:

• standardowa wysokość: 1200 mm, 1500 mm
• dopuszczalna wysokość: od 800 do 1800 mm (co 10 mm)
• standardowa szerokość: 4000 mm, 5000 mm
• dopuszczalna szerokość: od 2000 do 6000 mm (co 10 mm)

Wymiary zamówieniowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu bramy:

• L – szerokość między słupami
• H – wysokość bramy
• Hs – wysokość słupa najazdowego
• Hp – wysokość słupa prowadzącego

Zestaw:

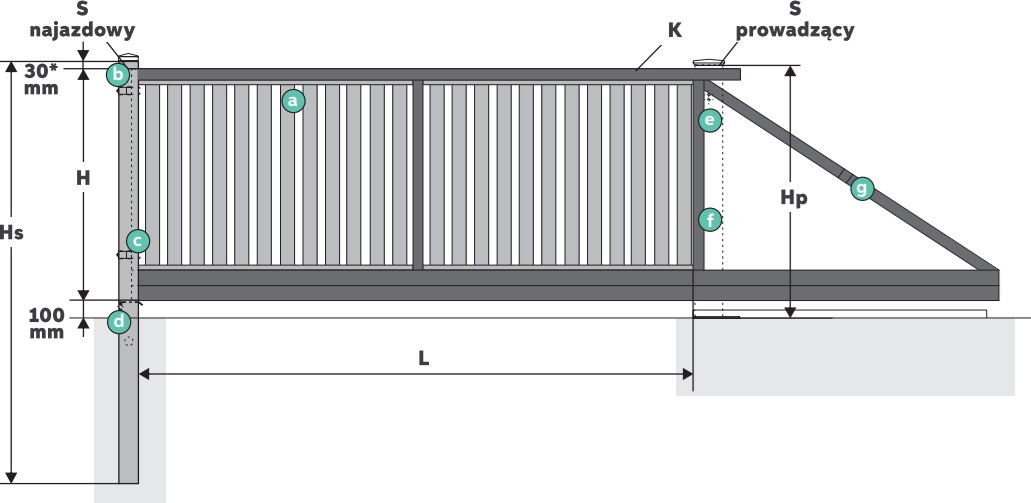

Brama z napędem TOP:

• (a) skrzydło bramy wykonane w technologii przenikania z szyną jezdną 80 × 80, rolką najazdową oraz kątownikiem z listwą zębatą
• (b) słup najazdowy zakończony wybranym daszkiem przystosowany do szybkiego montażu pochwytu i najazdu
• (c) pochwyt od strony posesji
• (d) najazd
• (e) słup prowadzący 140 × 140 mm zakończony ostrzegawczą lampą LED z rolką prowadzącą oraz torem jezdnym z wózkami
• (f) zestaw TOP:
  • • zamontowany w słupie prowadzącym napęd Roger Technology TW90/600/HS z silnikiem bezszczotkowym z 12 unikatowymi cechami m.in.: miękki start, miękki stop, high speed;  prędkość 24 m/min., brak problemów w przypadku przerw w dostawie prądu, funkcja furtki
    • lampa sygnalizacyjna LED
    • fotokomórki przewodowe: komplet
    • piloty: 2 szt.
• (g) naciąg poziomujący

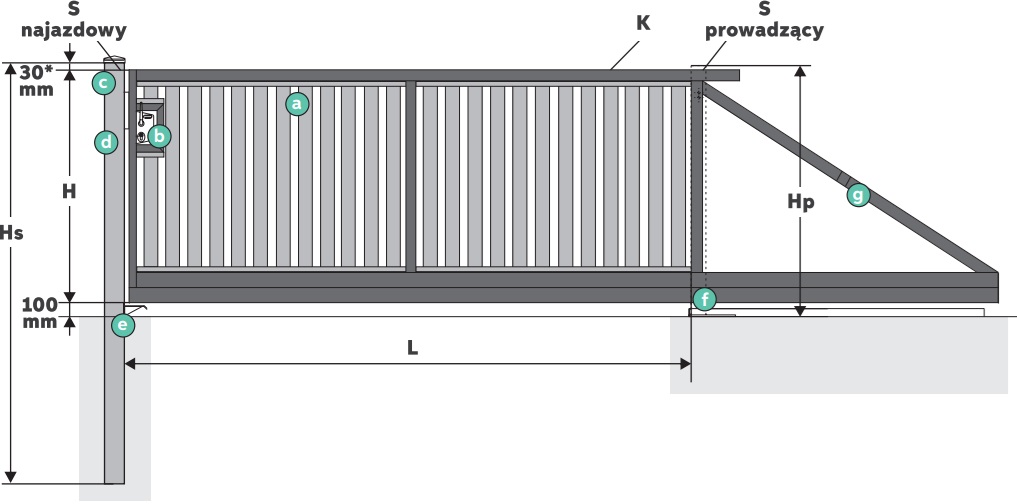

Brama ręczna:

• (a) skrzydło bramy wykonane w technologii przenikania z szyną jezdną 80 × 80 mm, rolką najazdową oraz kątownikiem z listwą zębatą
• (b) zamek Locinox LSKZ U2 z zestawem klamek, wkładką i zestawem kluczy
• (c) słup najazdowy zakończony wybranym daszkiem przystosowany do szybkiego montażu zderzaka i najazdu
• (d) zderzak Locinox SSKZ QF montowany do czoła słupa najazdowego
• (e) najazd
• (f) słup prowadzący zakończony daszkiem D2 z rolką prowadzącą oraz torem jezdnym z wózkami
• (g) naciąg poziomujący

Brama pod napęd:

• brak zestawu TOP
• słup prowadzący zakończony daszkiem D2:
  • • do bram L < 5000 mm: 100 × 100 mm
    • do bram L ≥ 5000 mm: 140 × 140 mm

Kolory:

Kolory standardowe:

Kolory dodatkowe (bez dopłaty):

Słupy:

• słup najazdowy: 100 x 100 mm; gdy obok bramy znajduje się CenterBox należy przewidzieć słup najazdowy 120 × 120 mm
• słup prowadzący na stopie, zintegrowany z torem jazdy:
  • • brama L < 4500 mm: słup 100 × 100 mm
    • brama L ≥ 4500 mm: słup 140 × 140 mm
• do bram z napędem TOP stosowane są tylko słupy 140 × 140 mm

Daszki:

D2LED
