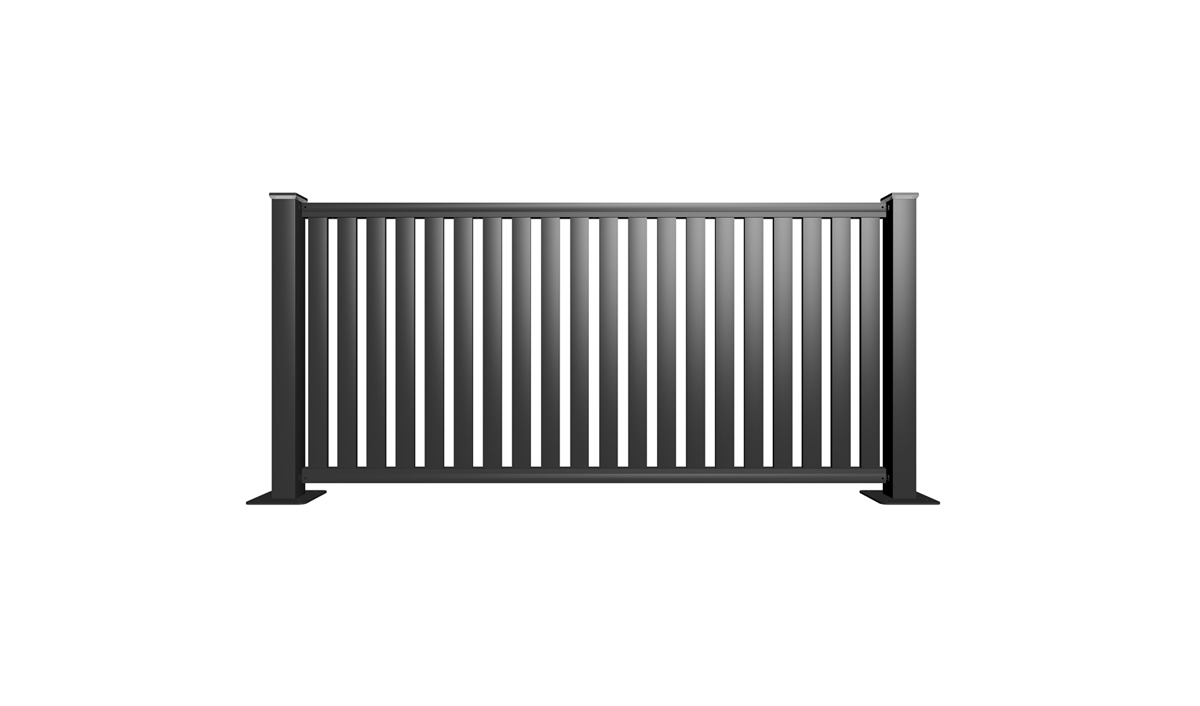

Przęsło stalowe Kwarc

Opis

Technologia:

Przy produkcji ogrodzeń w systemie KWARC wyeliminowaliśmy spawanie. Wypełnienie składające się z profili pionowych i ceowników przykręcane jest do ramy wykonywanej w technologii DUPLEX. System, który norma określa nazwą DUPLEX jest stosowany w Plast-Met od lat. To metoda polegająca na nałożeniu na ogniową powłokę cynkową specjalnej powłoki malarskiej, gwarantująca doskonałe zabezpieczenie antykorozyjne ogrodzeń.

Konstrukcja:

• rama: poziome profile 40 × 40 mm, poziome kątowniki
• wypełnienie: profile 80 × 20 mm
• przestrzeń pomiędzy profilami: 45 mm

Wymiary:

• standardowa wysokość: 1000 mm, 1200 mm, 1400 mm, 1500 mm
• dopuszczalna wysokość: od 400 do 1800 mm (co 10 mm)
• standardowa szerokość: 2000 mm, 2500 mm
• dopuszczalna szerokość: od 200 do 2500 mm (co 10 mm)

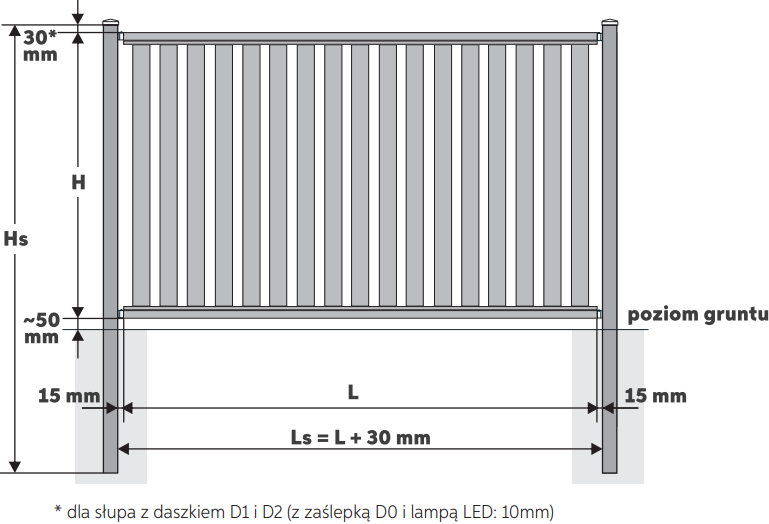

Wymiary zamówieniowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu przęsła:

• L – szerokość między słupami
• H – wysokość przęsła
• Ls – szerokość między słupami
• Hs – wysokość słupa

Kolory:

Kolory standardowe:

Kolory dodatkowe (bez dopłaty):

Słupy:

• przęsło H ≤ 1390 mm: słup 80 × 80 mm
• przęsło 1390 < H ≤ 1670 mm: słup 100 × 100 mm
• przęsło H > 1670 mm: słup 120 × 120 mm

Montaż:

• element montażowy stalowy U-7 o wymiarach 50 × 35 mm wyposażony w śrubę M6 oraz blachowkręty M6
• regulacja na elemencie 5 mm
