Brama aluminiowa skrzydłowa Sodalit MD3

Opis

Wzór Sodalit MD3 odznacza się bardzo nowoczesnym wyglądem, trafnie wpisując się we współczesną architekturę. Charakteryzuje się niezwykle lekką konstrukcją, co w połączeniu z oferowanym stopniem przezierności tworzy nowoczesną i estetyczną granicę posesji. Ogrodzenie to stanowi jednocześnie solidną ochronę. Sztywność modułu uzyskiwana jest dzięki przenikaniu przez profil ukrytej, aluminiowej podstawy. Przęsła mogą być osadzone na murkach lub bezpośrednio na fundamencie.

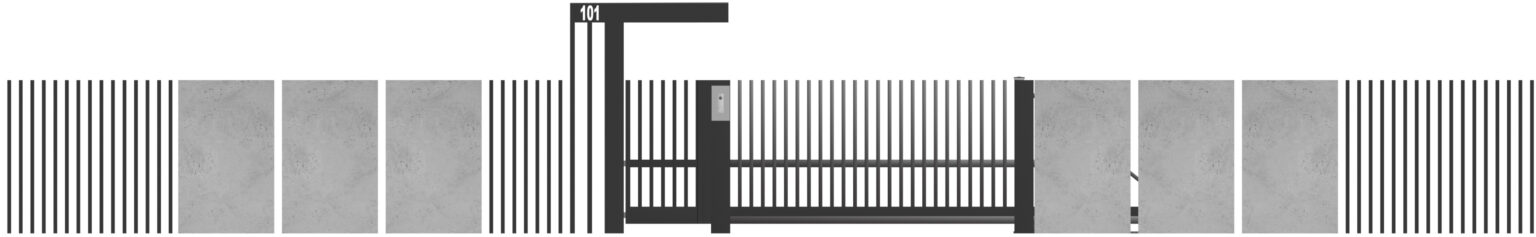

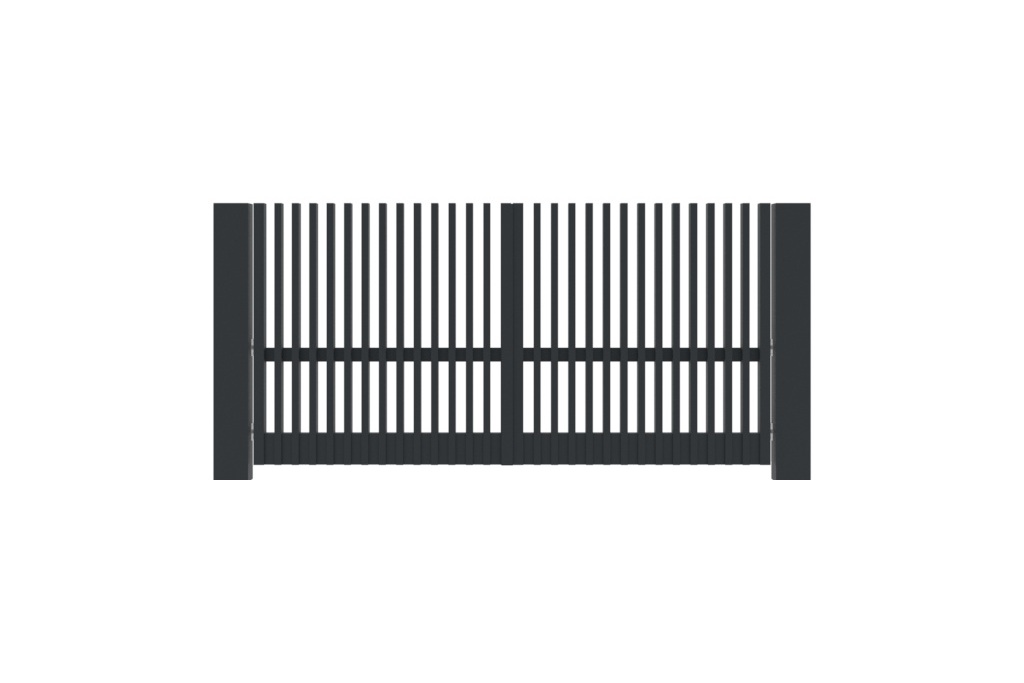

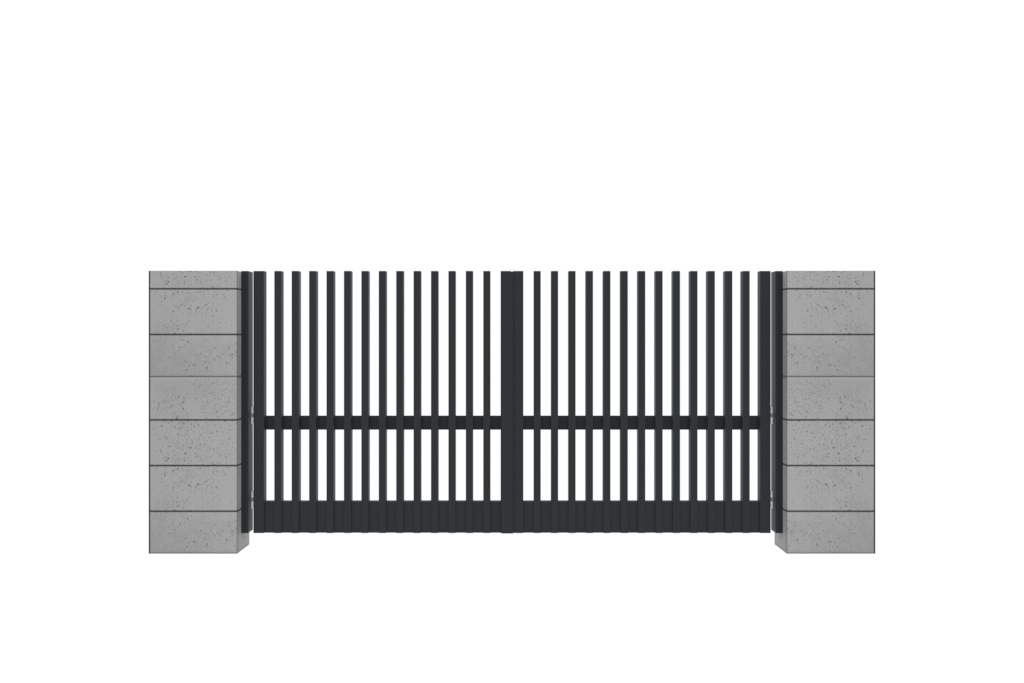

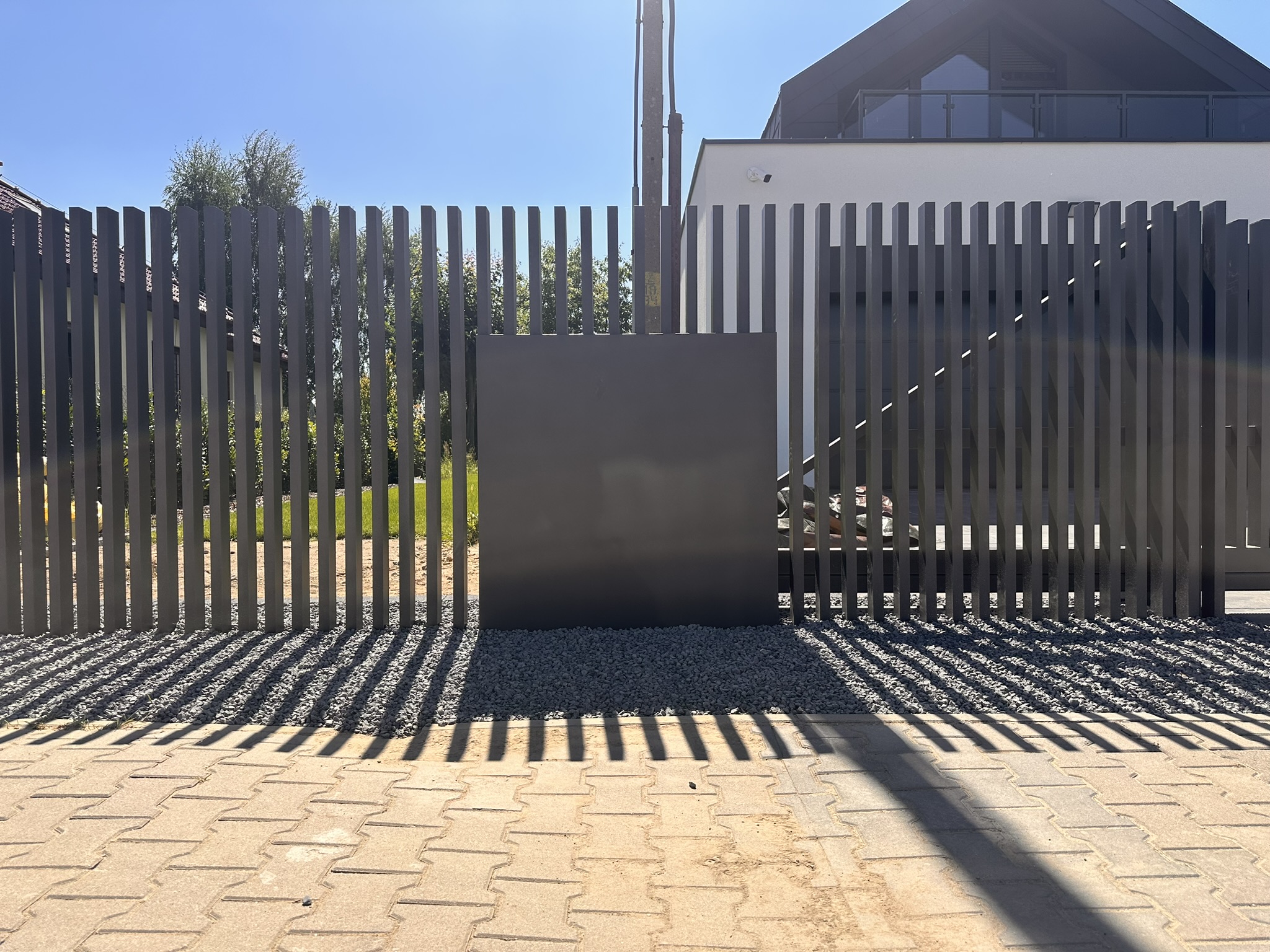

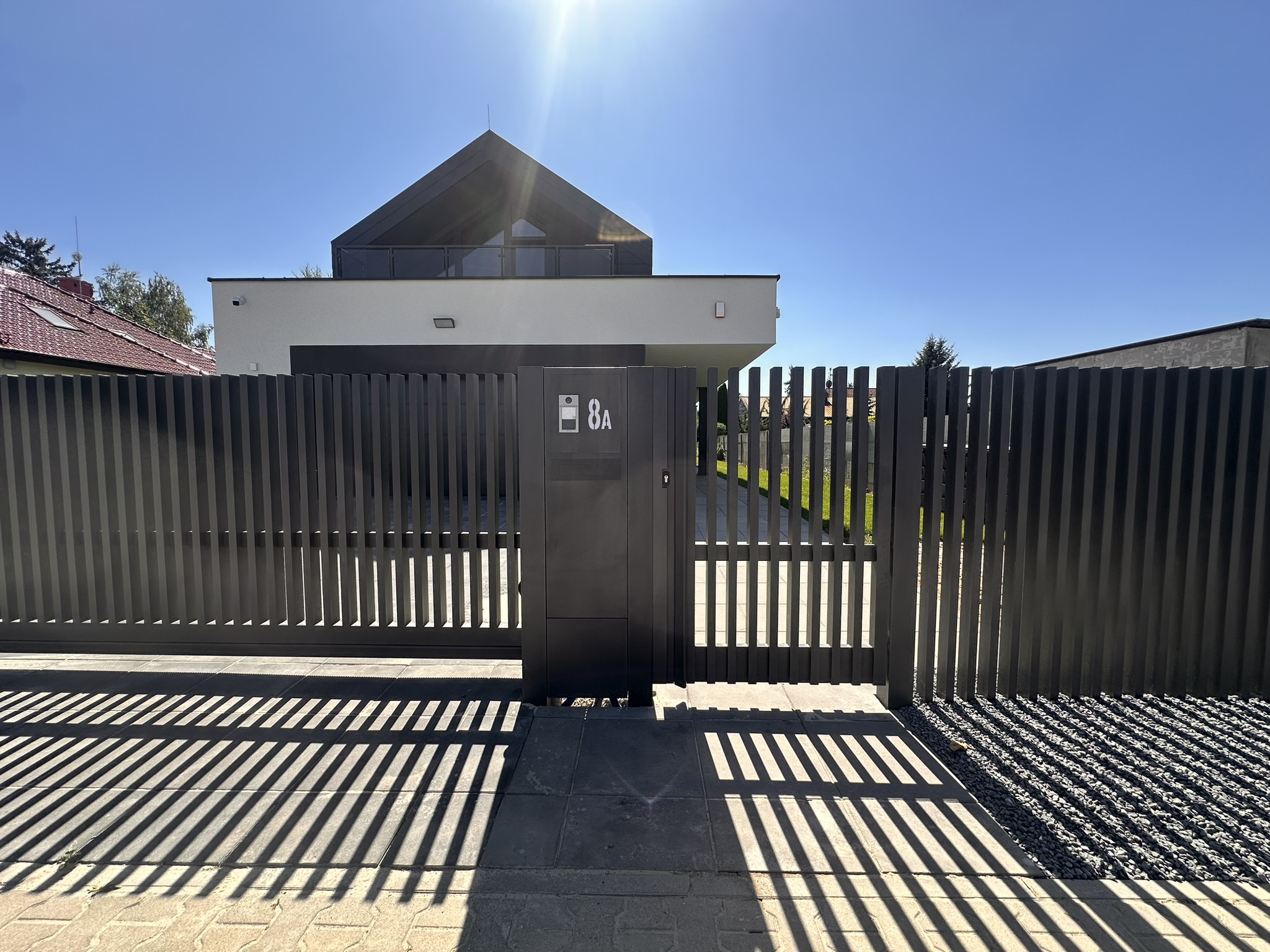

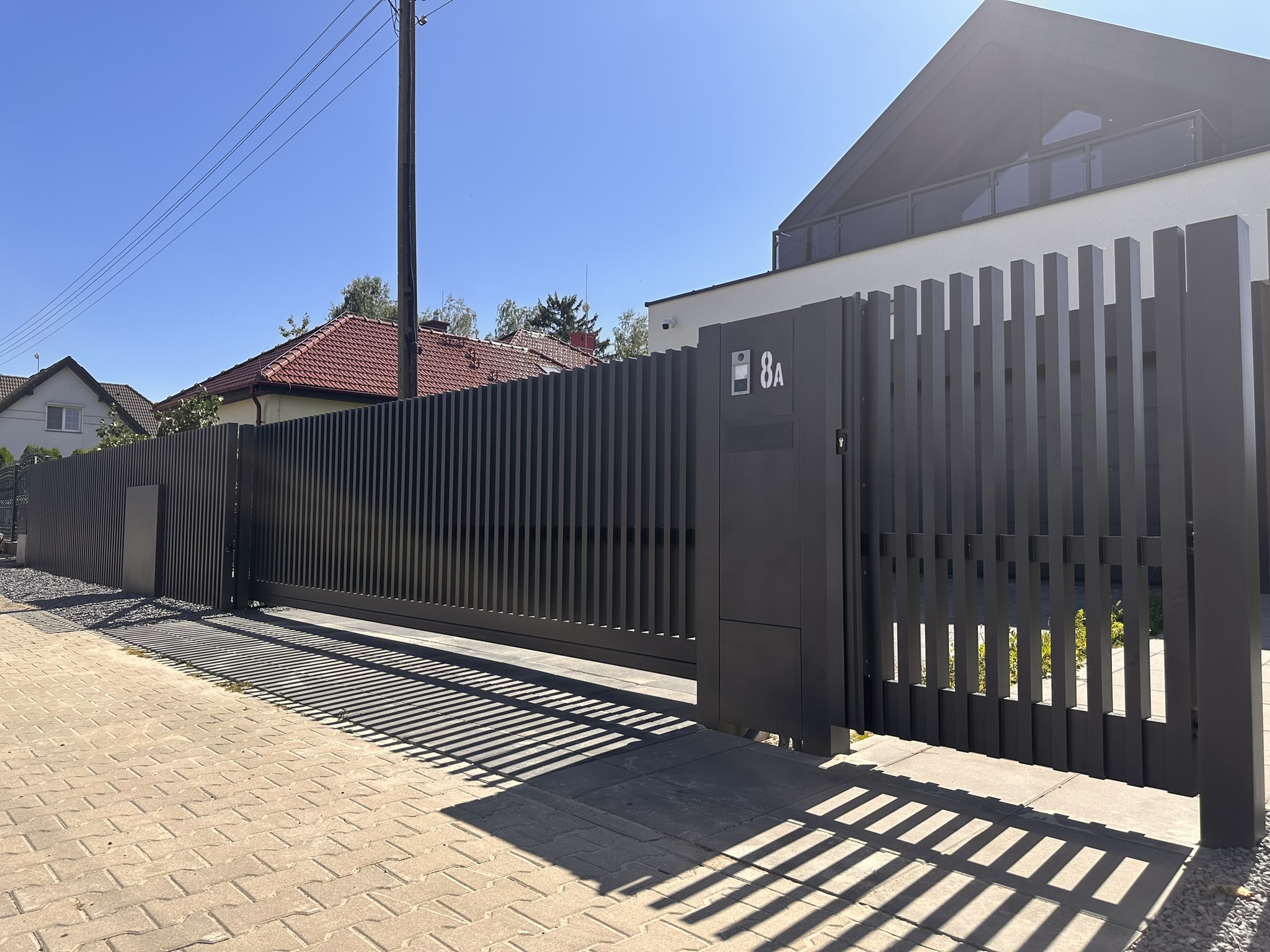

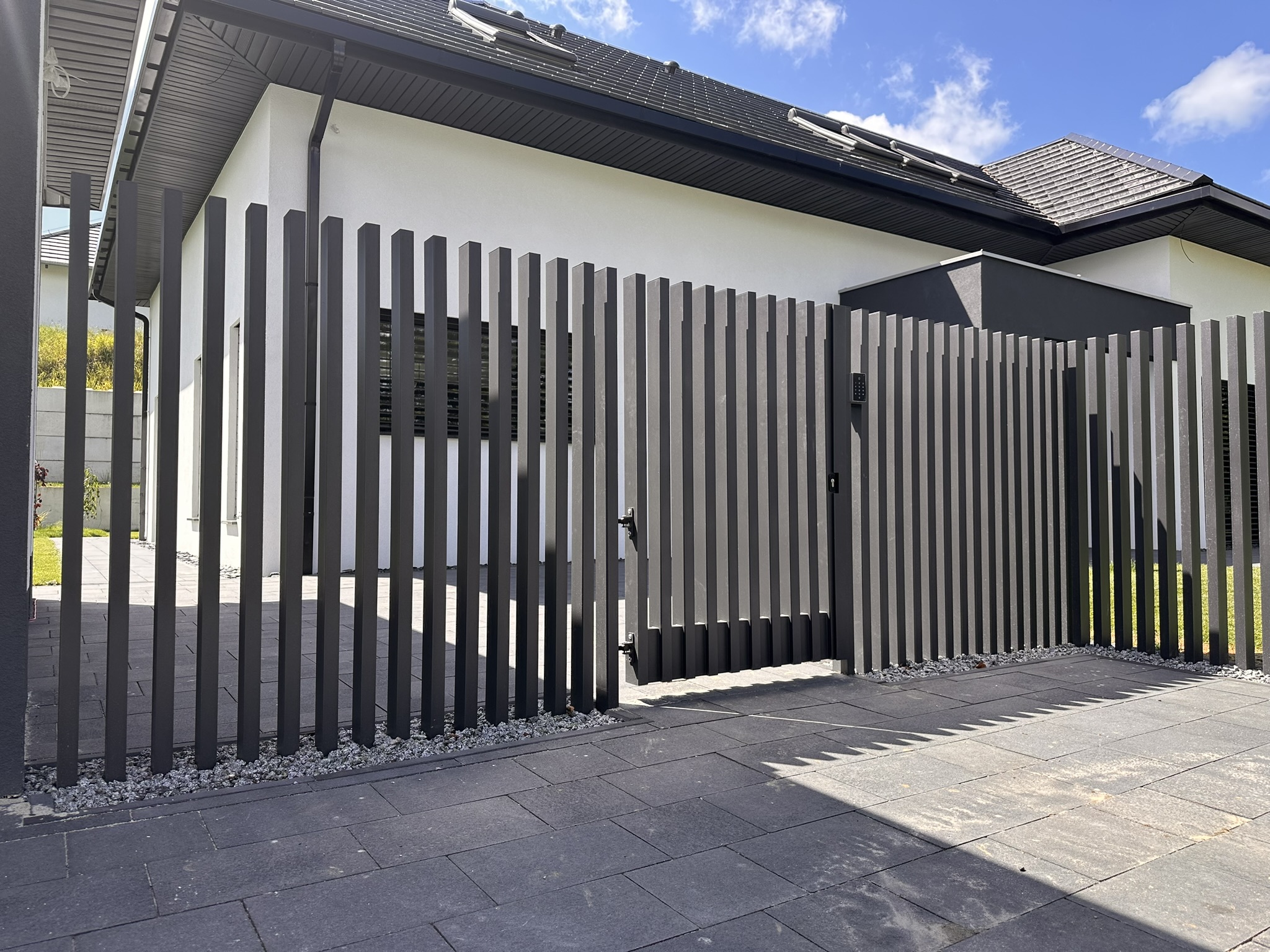

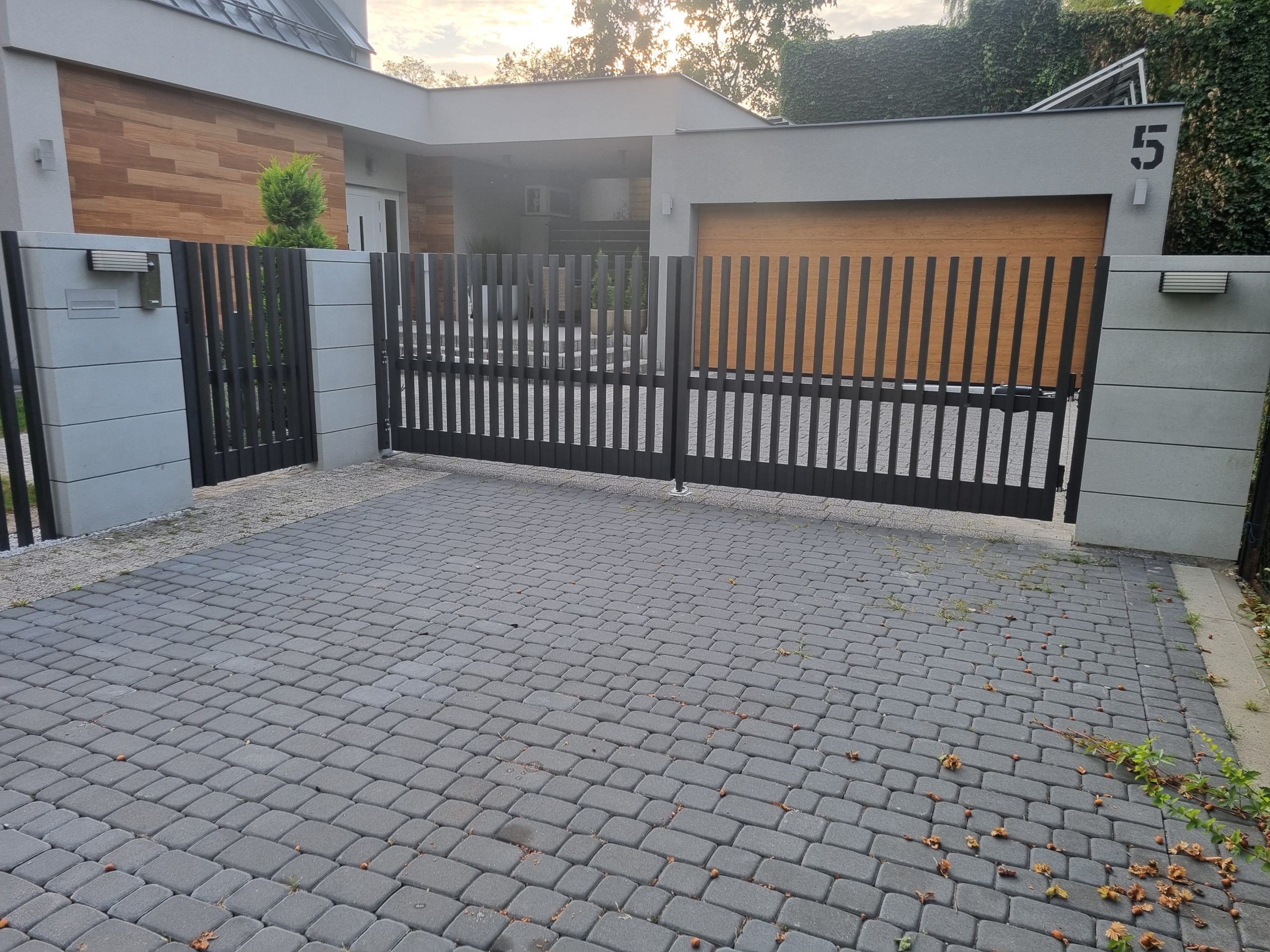

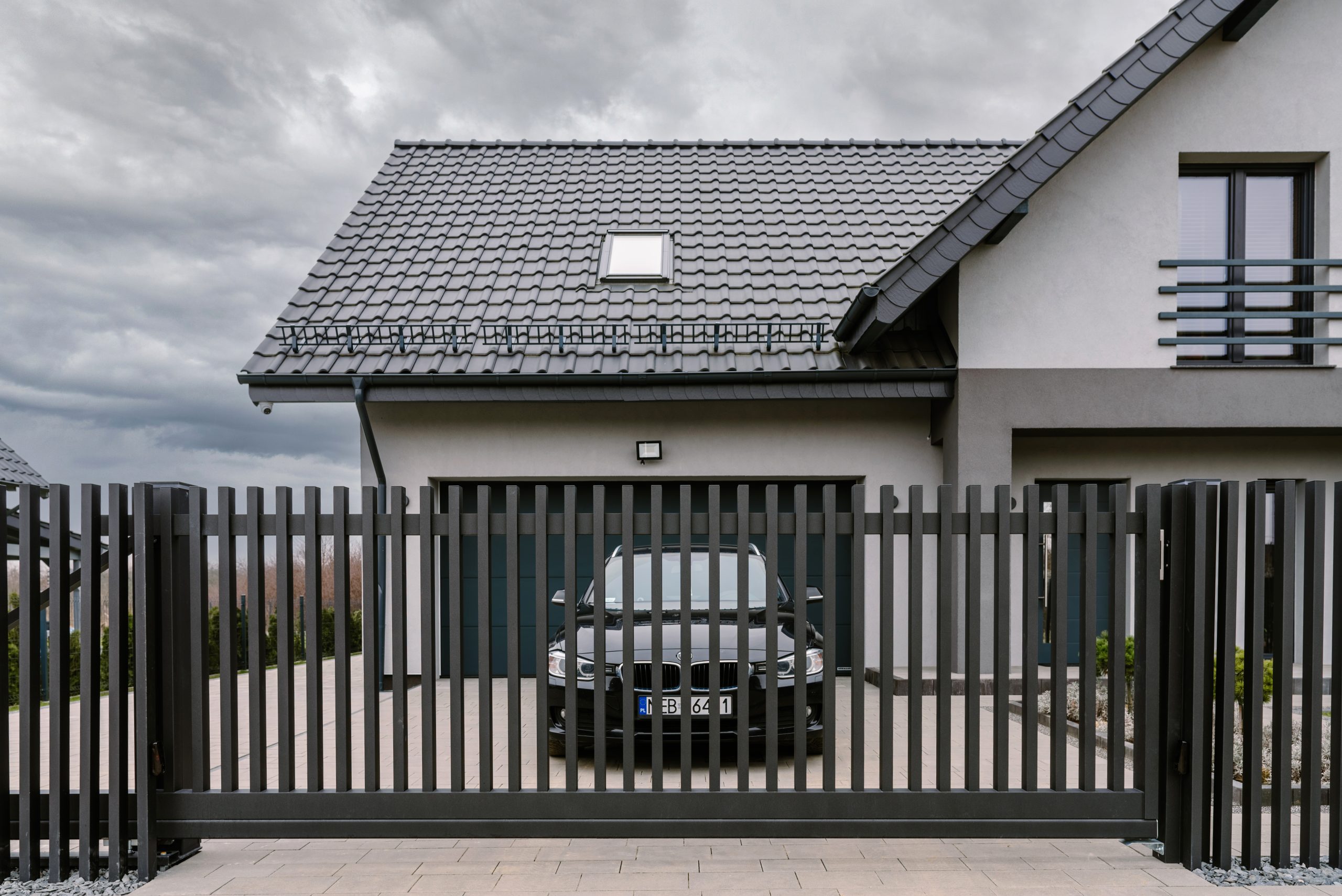

Wizualizacja – moduł MD3, Portalux:

Technologia:

• suche trawienie: mechaniczne szorstkowanie wykonywane w celu uzyskania optymalnej przyczepności farby proszkowej do podłoża
• odprowadzanie wody: bezpośrednie montowanie modułów do fundamentu, a nie ich betonowanie, gwarantuje odprowadzeniem wody z przestrzeni wewnętrznych profili pionowych
• zwiększenie odporności na działanie soli i związków mineralnych: w przypadku elementów umieszczonych bezpośrednio na fundamencie w części poniżej poziomu „0” zalecane jest użycie kruszywa o gradacji od 32 mm na głębokości posadowienia podstawy modułu

Materiał:

• aluminium
• malowanie proszkowe

Konstrukcja:

• rama:
  • • profile aluminiowe poziome 180 × 40 mm
    • profile pionowe 60 × 80 mm
    • profil pod napęd 80 x 20 mm łączony do tyłu ramy
• wypełnienie: profile 40 x 80 mm zakończone zaślepką aluminiową
• przestrzeń pomiędzy profilami: 60 mm

Wymiary:

• standardowa wysokość: 1400 mm, 1500 mm, 1600 mm
• dopuszczalna wysokość: od 1300 mm do 1900 mm
• standardowa szerokość: 4000 mm
• dopuszczalna szerokość: od 2000 mm do 5000 mm

Wymiary zamówieniowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu bramy:

• L – szerokość między słupami
• H – wysokość skrzydła bramy
• Hs – wysokość słupa (Hs = H + prześwit pod bramą + 700 mm)
• Hn – wysokość poziomego profilu stabilizującego 1/2H – 150 mm
• Hw – wysokość wykopu = 900 mm

Zestaw:

Brama z napędem:

• (a) skrzydła bramy z kątownikiem domykającym i wzmocnionym profilem poziomym do zamontowania siłowników
• (b) zawiasy M16 90° trzpieniowe: 4 szt.
• (c) kątownik zderzakowy
• (d) słupy 140 × 140 mm przystosowane do szybkiego montażu zawiasów, siłowników; z otworami do przeprowadzenia kabli oraz otworem rewizyjnym przygotowanym do montażu centrali: 2 szt.
• (e) zestaw TOP:
  • • napęd Roger Technology MONOS4
    • fotokomórki przewodowe: 2 szt.
    • piloty 2-kanałowe: 2 szt.
    • lampy sygnalizacyjne LED
• (f) odbojnik

Kolory:

Kolory standardowe:

Kolory dodatkowe (bez dopłaty):

Słupy:

• do bram z zestawem TOP stosowane są tylko słupy 140 × 140 mm z lampą LED

Daszki:

LEDzaślepka
