Brama aluminiowa skrzydłowa Beryl AL 100

Opis

Wzór Beryl AL to nowoczesne, żaluzjowe wypełnienie, które świetnie podkreśla minimalistyczną architekturę i daje poczucie prywatności. Wykonane z aluminium i malowane proszkowo, zapewnia trwałą powłokę i wysoką odporność na warunki zewnętrzne. Przemyślany sposób montażu modułów wspiera odprowadzanie wody z wnętrza profili, co dodatkowo wydłuża żywotność ogrodzenia.

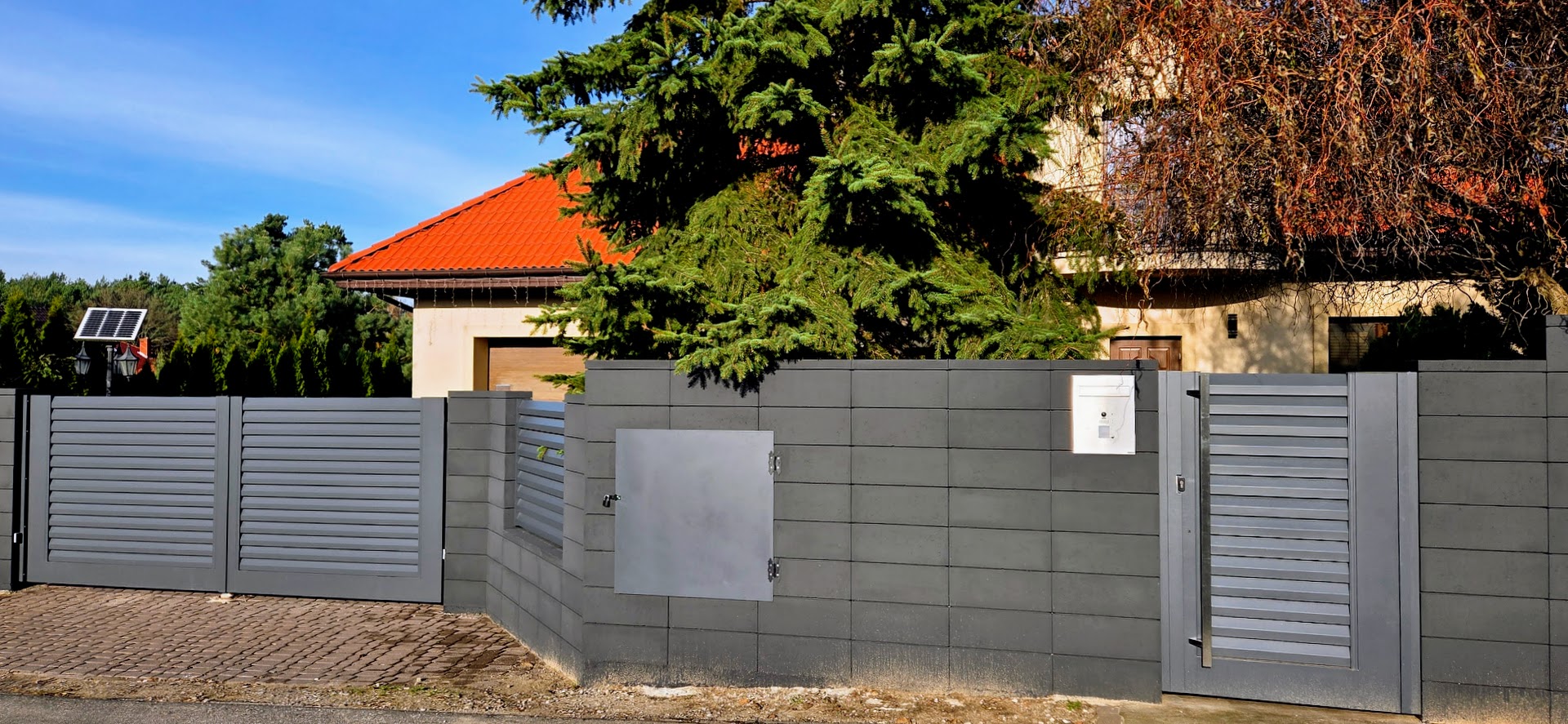

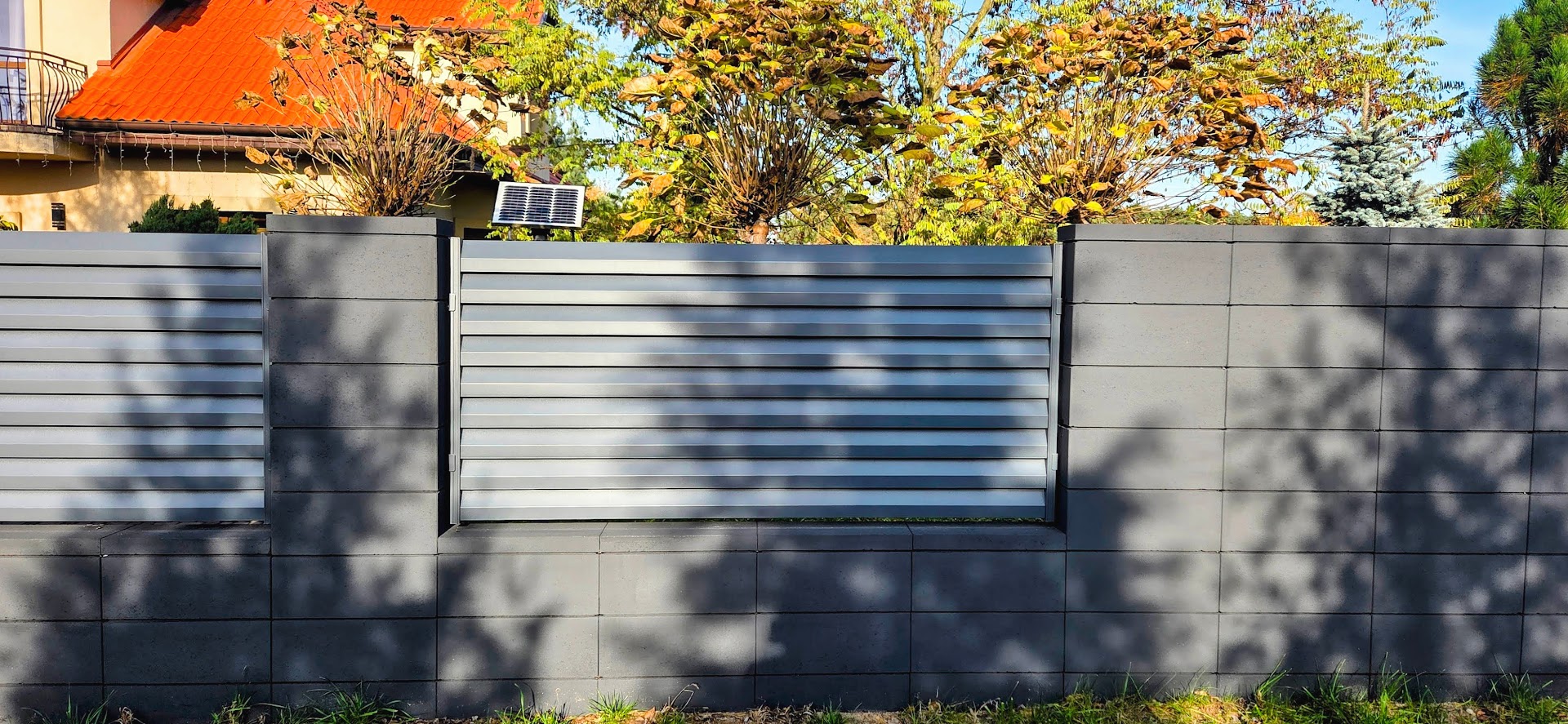

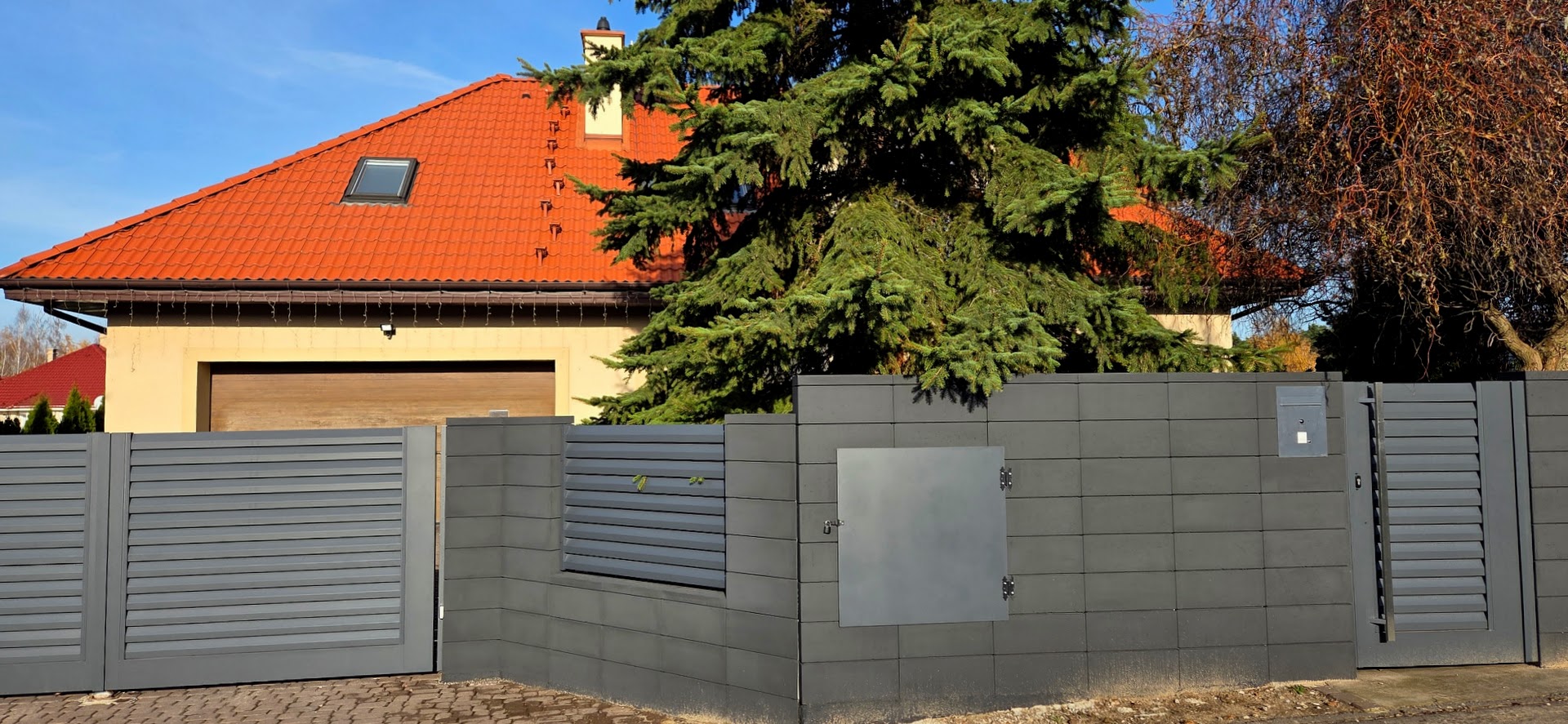

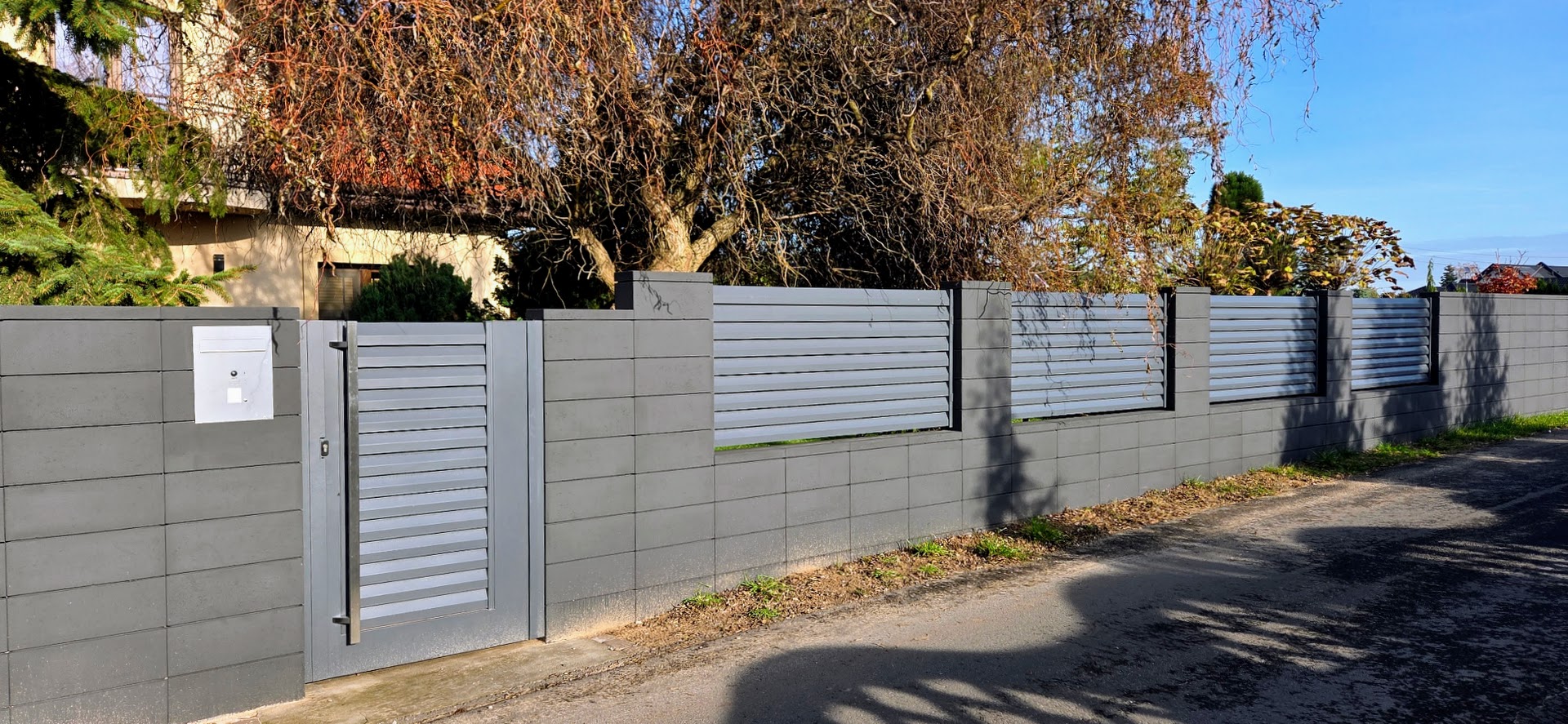

Wizualizacja – ogrodzenie Beryl AL, Portalux:

Technologia:

• suche trawienie: mechaniczne szorstkowanie wykonywane w celu uzyskania optymalnej przyczepności farby proszkowej do podłoża
• odprowadzanie wody: bezpośrednie montowanie modułów do fundamentu, a nie ich betonowanie, gwarantuje odprowadzeniem wody z przestrzeni wewnętrznych profili pionowych
• zwiększenie odporności na działanie soli i związków mineralnych: w przypadku elementów umieszczonych bezpośrednio na fundamencie w części poniżej poziomu „0” zalecane jest użycie kruszywa o gradacji od 32 mm na głębokości posadowienia podstawy modułu

Materiał:

• aluminium
• malowanie proszkowe

Konstrukcja:

• rama:
  • profile aluminiowe poziome 180 × 40 mm, pionowy zawiasowy 180 × 40 mm, pionowy zamkowy 80 × 40 mm
  • wypełnienie: profile aluminiowe o przekroju rombu h=104 mm montowane w dedykowanym profilu aluminiowym 40 × 40 mm
  • przestrzeń pomiędzy profilami przy standardowej wysokości bramy: 16 mm
• uwaga – nie należy przykręcać siłowników napędu do profili wypełnienia!

Wymiary:

• standardowa wysokość: 1380 mm, 1480 mm, 1580 mm
• dopuszczalna wysokość: od 980 do 1980 mm (co 100 mm)
• standardowa szerokość: 4000 mm, 5000 mm
• dopuszczalna szerokość: od 3000 do 5000 mm (co 10 mm)

Wymiary zamówieniowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu bramy:

• L – szerokość między słupami
• H – wysokość skrzydła bramy

Zestaw:

Brama ręczna:

• (a) skrzydła bramy z kątownikiem domykającym i wzmocnionym profilem poziomym do zamontowania siłowników: 2 szt.
• (b) zawiasy trzpieniowe na stopach: 4 szt.
• (c) zawiasy trzpieniowe na stopach: 4 szt.
• (d) słupy zakończone wybranym daszkiem przystosowane do szybkiego montażu zawiasów: 2 szt.
• (e) rygle Locinox oraz odbojnik: 2 szt.
• (f) pionowe maskownice zawiasów (przy bramie otwieranej do środka posesji): 2 szt.

Brama pod napęd:

• dodatkowe blachy do przykręcenia siłowników
• brak zamka oraz rygli
• dodatkowe otwory w słupach do przeprowadzenia kabli
• profil oraz odbojnik

Brama z napędem:

• (a) skrzydła bramy z kątownikiem domykającym i wzmocnionym profilem poziomym do zamontowania siłowników: 2 szt.
• (b) zawiasy M20 90°: 4 szt.
• (c) pionowe maskownice zawiasów i fotokomórek: 2 szt.
• (d) słupy 140 × 140 mm przystosowane do szybkiego montażu zawiasów, siłowników z otworami do przeprowadzenia kabli oraz otworem rewizyjnym przygotowanym do montażu centrali: 2 szt.
• (e) zestaw TOP:
  • • napęd Roger Technology MONOS4
    • fotokomórki przewodowe: 2 szt.
    • piloty 2-kanałowe: 2 szt.
    • lampa sygnalizacyjna LED: 2 szt.
• (f) profil oraz odbojnik

Montaż:

• bramę można zamontować do słupów murowanych, betonowych, klinkierowych lub wybrać słupy stalowe
• zawiasy M16 90° trzpieniowe (prześwit 20)
• regulacja na zawiasie: ±10 mm

Kolory:

Kolory standardowe:

Kolory dodatkowe (bez dopłaty):

Słupy:

• stosowane słupy według parametrów bramy:
  • • brama H ≤ 1380 mm: słup 100 × 100 mm; 120 x 120 mm dla L > 4500 mm
    • brama 1380 < H ≤ 1580 mm: słup 100 × 100 mm; 120 x 120 mm dla L > 4000 mm
    • brama 1580 < H ≤ 1780 mm: słup 120 x 120 mm; 140 x 140 mm dla L > 4500 mm
    • brama H > 1780 mm: słup 120 x 120 mm; 140 x 140 mm dla L > 4000 mm
• do bram z zestawem TOP stosowane są tylko słupy 140 × 140 mm
• gdy obok bramy znajduje się CenterBox, należy przewidzieć słupy min. 120 × 120 mm
• gdy obok bramy znajduje się Portalux, należy przewidzieć słupy min. 200 × 100 mm

Daszki:
