Furtka aluminiowa Beryl AL 100

Opis

Wzór Beryl AL to nowoczesne, żaluzjowe wypełnienie, które świetnie podkreśla minimalistyczną architekturę i daje poczucie prywatności. Wykonane z aluminium i malowane proszkowo, zapewnia trwałą powłokę i wysoką odporność na warunki zewnętrzne. Przemyślany sposób montażu modułów wspiera odprowadzanie wody z wnętrza profili, co dodatkowo wydłuża żywotność ogrodzenia.

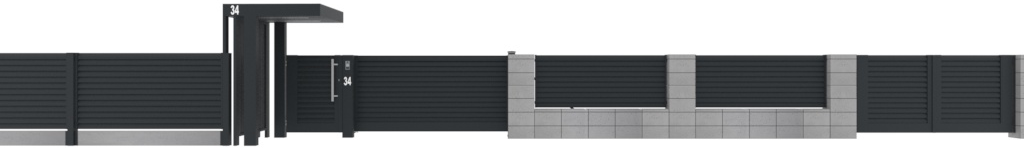

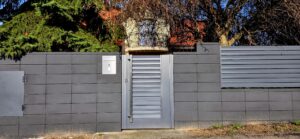

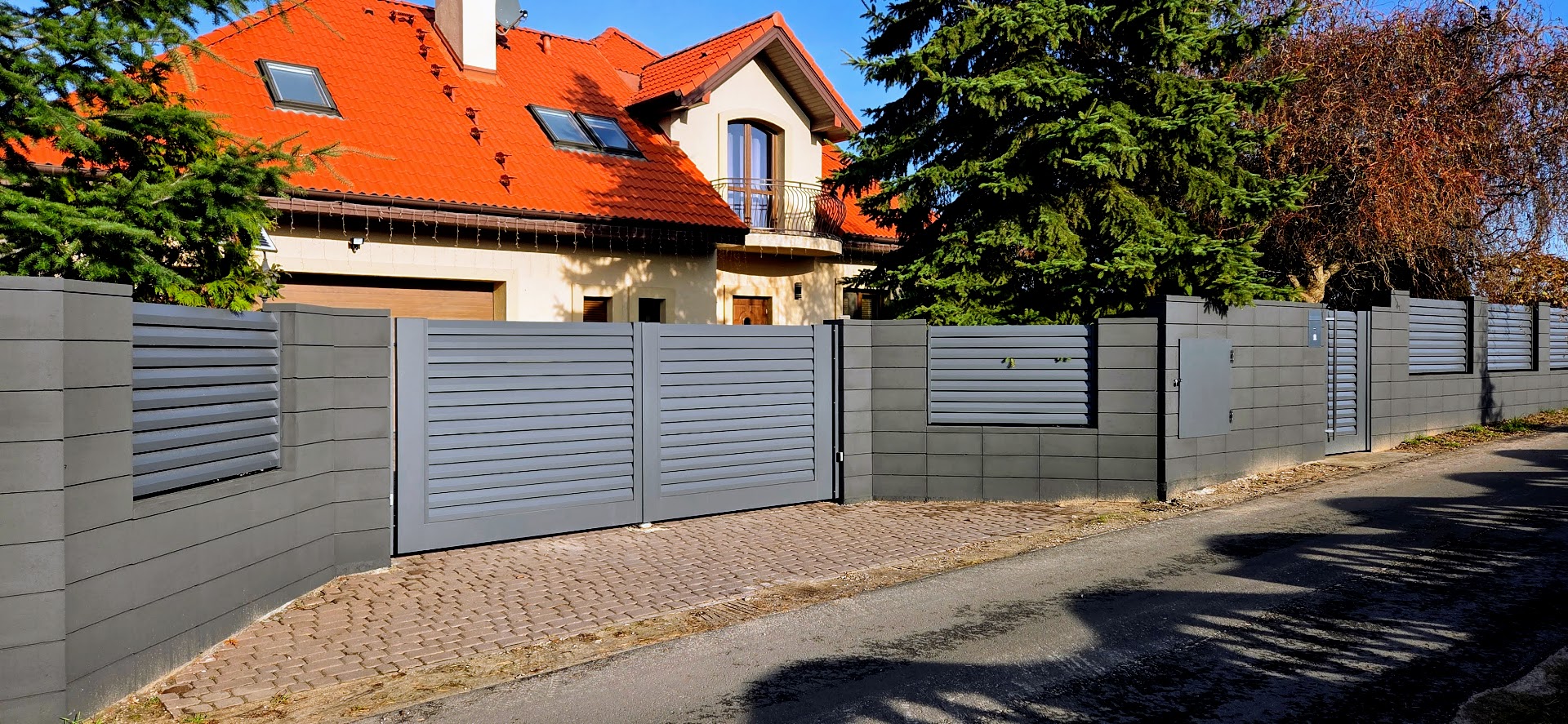

Wizualizacja – ogrodzenie Beryl AL, Portalux:

Technologia:

• suche trawienie: mechaniczne szorstkowanie wykonywane w celu uzyskania optymalnej przyczepności farby proszkowej do podłoża
• odprowadzanie wody: bezpośrednie montowanie modułów do fundamentu, a nie ich betonowanie, gwarantuje odprowadzeniem wody z przestrzeni wewnętrznych profili pionowych
• zwiększenie odporności na działanie soli i związków mineralnych: w przypadku elementów umieszczonych bezpośrednio na fundamencie w części poniżej poziomu „0” zalecane jest użycie kruszywa o gradacji od 32 mm na głębokości posadowienia podstawy modułu

Materiał:

• aluminium
• malowanie proszkowe

Konstrukcja:

• rama:
  • • profile aluminiowe poziome 180 x 40 mm
    • pionowy zawiasowy 180 × 40 mm, pionowy zamkowy 80 × 40 mm
• wypełnienie: profile aluminiowe o przekroju rombu h=104 mm montowane w dedykowanym profilu aluminiowym 40 × 40 mm
• przestrzeń pomiędzy profilami przy standardowej wysokości furtki: pierwszy dolny 12 mm, pozostałe 16 mm

Wymiary:

• standardowa wysokość: 1400 mm, 1500 mm, 1600 mm
• dopuszczalna wysokość: od 980 mm do 1980 mm
• standardowa szerokość: 1000 mm, 1150 mm
• dopuszczalna szerokość: od 70 mm do 1500 mm

Wymiary zamówieniowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu bramy:

• L – szerokość między słupami – wymiar zamówieniowy
• H – wysokość furtki – wymiar zamówieniowy
• Hs – wysokość słupa (Hs = H+ prześwit pod bramą + 700)
• Hn – wysokość poziomego profilu stabilizującego 1/2H – 150 mm
• Hw – wysokość wykopu = 900 mm

Zestaw:

Furtka z elektrozaczepem:

• (a) skrzydło furtki
• (b) zamek Locinox + antaba nierdzewna (h=800 mm lub h=1400 mm)
• (c) elektrozaczep
• (d) zawiasy: M16 90° trzpieniowe
• (e) 2 słupy zakończone wybranym daszkiem, przystosowane do szybkiego montażu zderzaka i zawiasów
• (f) pionowa maskownica zderzaka

Furtka ręczna (śmietnikowa):

• z zamiast antaby: klamka
• zderzak montowany od strony posesji
• zawiasy: M16 90° trzpieniowe (prześwit 70) (ze wzgledu na kierunek otwarcia furtki na ulicę bez listwy maskującej zawiasy)

Otwieranie:

Kierunek:

• lewa na posesję: klamka znajduje się po lewej stronie furtki patrząc od zewnątrz posesji
• prawa na posesję: klamka znajduje się po prawej stronie furtki patrząc od zewnątrz posesji

Montaż:

• furtkę można zamontować do słupów murowanych, betonowych, klinkierowych lub wybrać słupy stalowe
• zawiasy: M16 90° lub M20 90° na stopach montażowych
• regulacja na zawiasie: ± 5 mm

Kolory:

Kolory standardowe:

Kolory dodatkowe (bez dopłaty):

Słupy:

Prosty wzór pozwalający szybko obliczyć wysokość słupów: Hs = H + prześwit pod furtką + wysokość wykopu 900 mm. Wysokość słupów zaokrąglona jest do 100 mm.

Stosowane według parametrów furtki:

• furtka H ≤ 1680 mm: słup 100 × 100 mm
• furtka H > 1680 mm: słup 120 × 120 mm
• w przypadku gdy furtka umieszczona jest na wspólnym słupie z bramą, słupy furtkowe dobierane są wg parametrów bramy
• jeśli obok furtki znajduje się Centerbox, należy przewidzieć słupy 120 × 120 mm.

Daszki:

Zakończenie słupa:

LED
