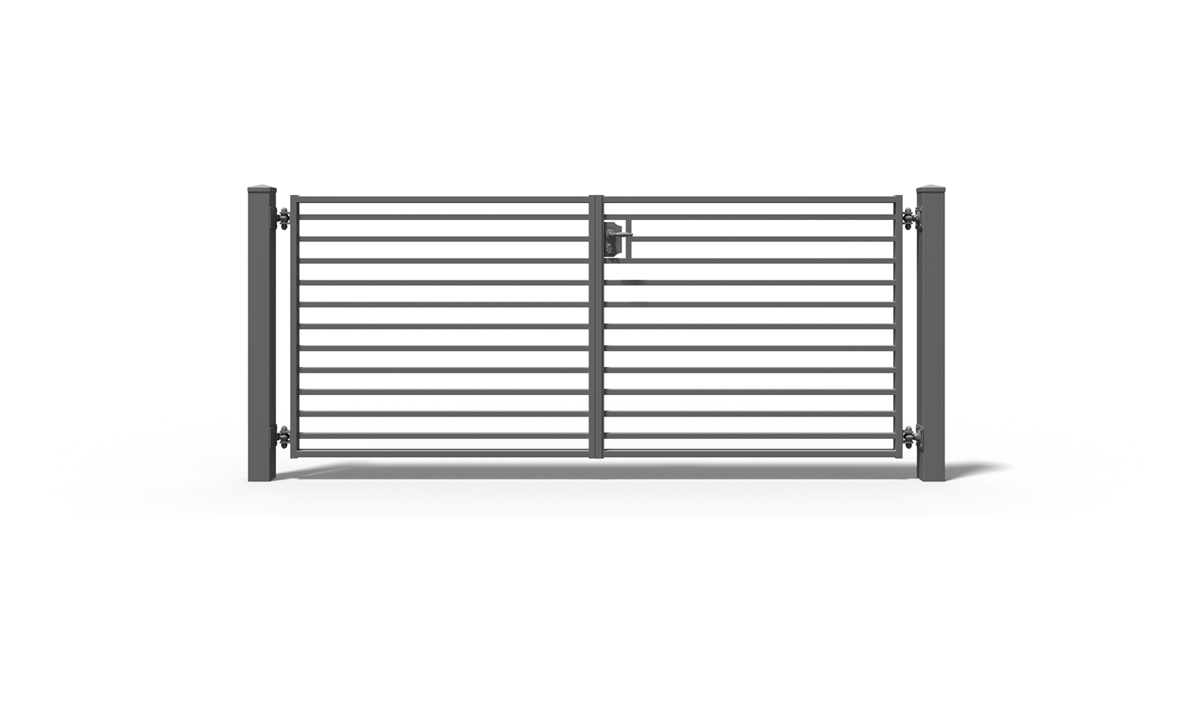

Brama stalowa skrzydłowa Turkus

Opis

Technologia:

Przy produkcji bram dwuskrzydłowych w systemie Turkus wyeliminowaliśmy spawanie. Wypełnienie składające się z profili poziomych i ceowników przykręcane jest do ramy wykonywanej w technologii DUPLEX. System, który norma określa nazwą DUPLEX jest stosowany w Plast-Met od lat. To metoda polegająca na nałożeniu na ogniową powłokę cynkową specjalnej powłoki malarskiej, gwarantująca doskonałe zabezpieczenie antykorozyjne ogrodzeń.

Materiał:

• stal
• ocynk ogniowy
• malowanie proszkowe

Konstrukcja:

• rama: profile 50 x 30 mm lub 50 x 50 mm
• profile skrajne poziome i pionowe 50 × 30 mm
• profile poziome 25 × 25
• przęstrzeń pomiędzy profilami przy standardowej wysokości przęsła: 75 mm

Wymiary:

• standardowa wysokość: 1200 mm, 1500 mm
• dopuszczalna wysokość: od 1000 do 2000 mm (co 20 mm)
• standardowa szerokość: 4000 mm, 5000 mm
• dopuszczalna szerokość: od 2000 do 5000 mm (co 10 mm)

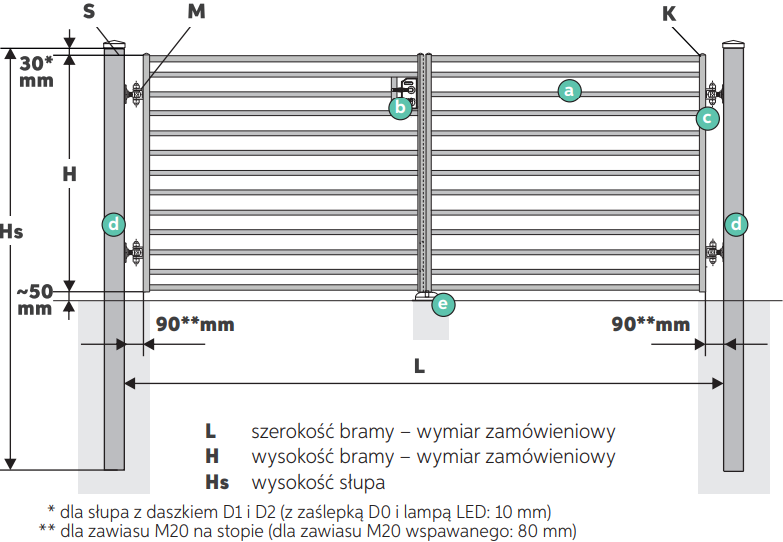

Wymiary zamówieniowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu bramy:

• L – szerokość między słupami
• H – wysokość skrzydła bramy

Zestaw:

Brama ręczna:

• (a) skrzydła bramy wykonane w technologii przenikania z kątownikiem domykającym: 2 szt.
• (b) zamek Locinox LAKY F2 z zestawem klamek
• (c) zawiasy M20 90°: 4 szt.
• (d) słupy zakończone wybranym daszkiem przystosowane do szybkiego montażu zawiasów: 2 szt.
• (e) rygle Locinox oraz odbojnik: 2 szt.

Brama pod napęd:

• dodatkowy profil poziomy do przykręcenia siłowników
• brak zamka, rygli
• dodatkowe otwory w słupach do przeprowadzenia kabli
• profil oraz odbojnik

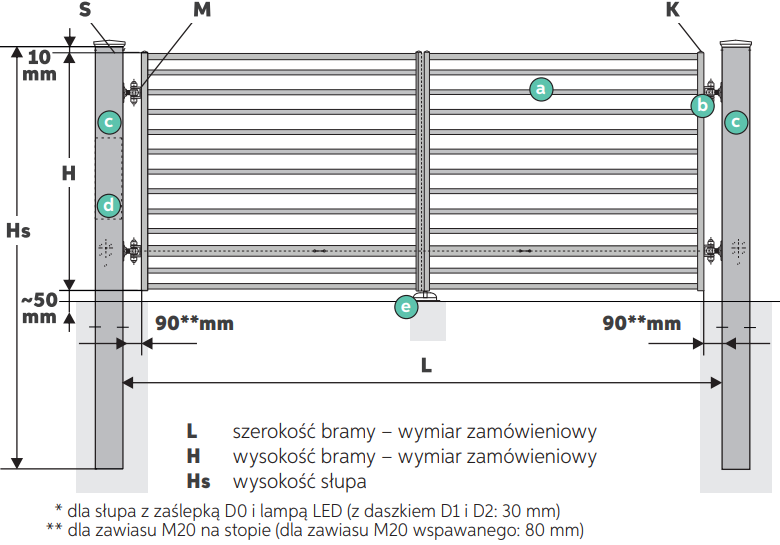

Brama z napędem:

• (a) skrzydła bramy wykonane w technologii przenikania z kątownikiem domykającym i profilem poziomym do zamontowania siłowników: 2 szt.
• (b) zawiasy M20 90°: 4 szt.
• (c) słupy 140 × 140 przystosowane do szybkiego montażu zawiasów, siłowników z otworami do przeprowadzenia kabli oraz otworem rewizyjnym przygotowanym do montażu centrali: 2 szt.
• (d) zestaw TOP:
  • • napęd Roger Technology MONOS4
    • fotokomórki przewodowe : 2 szt.
    • piloty 2-kanałowe: 2 szt.
    • lampy sygnalizacyjne LED
• (e) profil oraz odbojnik

Montaż:

• bramę można zamontować do słupów murowanych, betonowych, klinkierowych lub wybrać słupy stalowe
• zawiasy: M20 90° na stopach montażowych
• regulacja na zawiasie: ± 10 mm

Kolory:

Kolory standardowe:

Kolory dodatkowe (bez dopłaty):

Słupy:

• stosowane słupy według parametrów bramy:
  • • brama H ≤ 1300 mm: słup 100 × 100 mm; 120 x 120 mm dla L > 4500 mm
    • brama 1300 < H ≤ 1500 mm: słup 100 × 100 mm; 120 x 120 mm dla L > 4000 mm
    • brama H > 1500 mm: słup 100 x 100 mm; 120 x 120 mm dla L > 4000 mm
• do bram z napędem TOP stosowane są tylko słupy 140 × 140 mm
• gdy obok bramy znajduje się CenterBox, należy przewidzieć słupy min. 120 × 120 mm

Daszki:

D2LED
