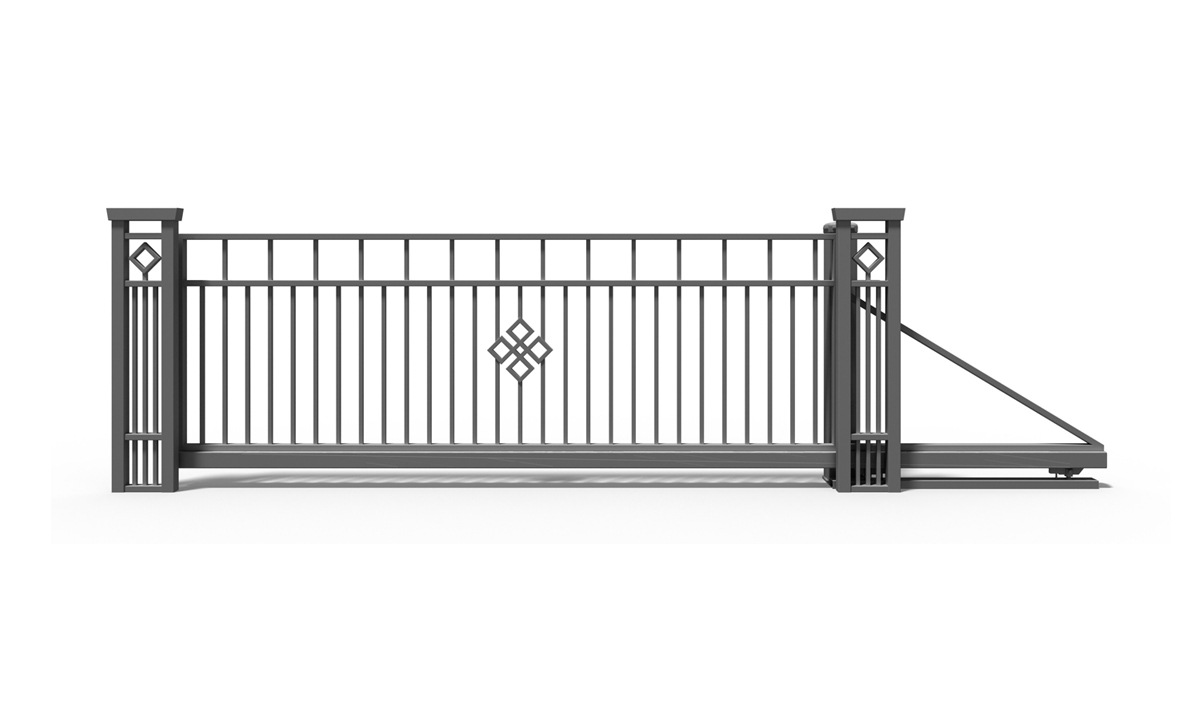

Brama stalowa przesuwna Jaspis

Opis

Technologia:

Przy produkcji ogrodzeń w systemie Jaspis stosujemy innowacyjną metodę przenikania. Polega ona na wprowadzeniu profilu pionowego w profil poziomy. Otwór w profilu poziomym wykonywany jest z dużą dokładnością przez maszynę CNC. Dzięki tej precyzji wprowadzone profile pionowe same się stabilizują w otworach i nie jest wymagane spawanie wszystkich połączeń. System, który norma określa nazwą DUPLEX jest stosowany w Plast-Met od lat. To metoda polegająca na nałożeniu na ogniową powłokę cynkową specjalnej powłoki malarskiej, gwarantująca doskonałe zabezpieczenie antykorozyjne ogrodzeń.

Materiał:

• stal
• ocynk ogniowy
• malowanie proszkowe

Konstrukcja:

• rama: profile 50 x 50 mm (dodatkowy profil poziomy dla bram H > 1700 mm)
• 3 poziome profile 50 × 30 mm
• pionowe profile 20 × 20 mm w rozstawie 112 mm (± 2 mm)
• wzór: profile 30 x 20 mm
• dodatkowe wzmocnienia konstrukcji:
  • • do bram 4750 ≤ L < 5000 mm dodatkowy profil pionowy 50 × 50 mm
    • do bram L ≥ 5000 mm 2 dodatkowe profile pionowe 50 × 50 mm

Wymiary:

• standardowa szerokość: 4000 mm, 5000 mm
• dopuszczalna szerokość: od 2000 do 6000 mm (co 10 mm)
• standardowa wysokość: 1200 mm, 1500 mm
• dopuszczalna wysokość: od 800 do 2000 mm (co 100 mm)

Wymiary zamówieniowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu bramy:

• L – szerokość między słupami
• H – wysokość bramy
• Hs – wysokość słupa najazdowego
• Hp – wysokość słupa prowadzącego

Zestaw:

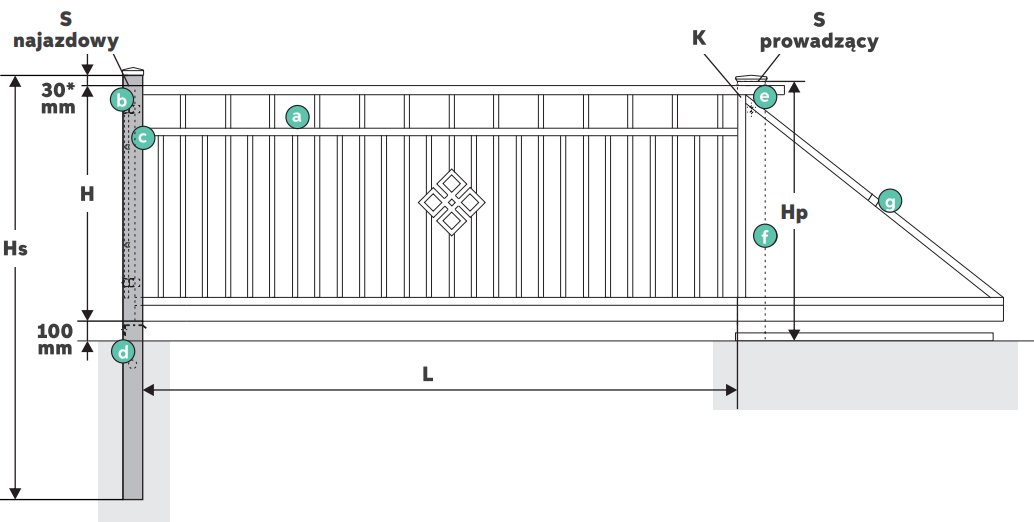

Brama z napędem TOP:

• (a) skrzydło bramy wykonane w technologii przenikania z szyną jezdną 80 × 80, rolką najazdową oraz kątownikiem z listwą zębatą
• (b) słup najazdowy zakończony wybranym daszkiem przystosowany do szybkiego montażu pochwytu i najazdu
• (c) pochwyt od strony posesji
• (d) najazd
• (e) zestaw TOP:
  • • zamontowany w słupie prowadzącym napęd Roger Technology TW90/600/HS z silnikiem bezszczotkowym z 12 unikatowymi cechami m.in.: miękki start, miękki stop, high speed;  prędkość 24 m/min., brak problemów w przypadku przerw w dostawie prądu, funkcja furtki
    • lampa sygnalizacyjna LED
    • fotokomórki przewodowe: komplet
    • piloty: 2 szt.
• (f) słup prowadzący 140 × 140 mm zakończony lampą sygnalizacyjną LED z rolką prowadzącą oraz torem jezdnym z wózkami

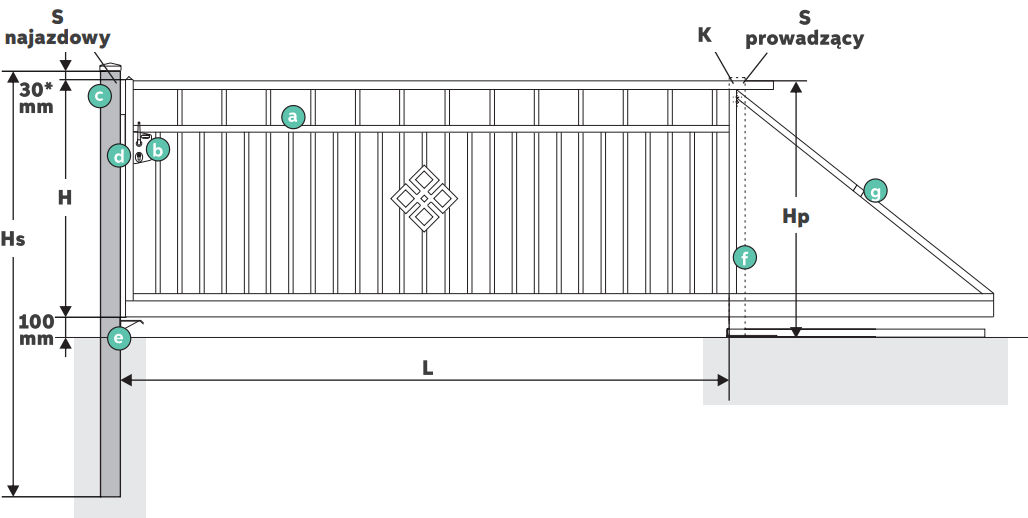

Brama ręczna:

• (a) skrzydło bramy wykonane w technologii przenikania z szyną jezdną 80 × 80, rolką najazdową oraz kątownikiem z listwą zębatą
• (b) zamek Locinox LSKZ U2 z zestawem klamek, wkładką i zestawem kluczy
• (c) słup najazdowy zakończony wybranym daszkiem przystosowany do szybkiego montażu zderzaka i najazdu
• (d) zderzak Locinox SSKZ QF montowany do czoła słupa najazdowego
• (e) najazd
• (f) słup prowadzący zakończony daszkiem D2 z rolką prowadzącą oraz torem jezdnym z wózkami
• (g) naciąg poziomujący

Brama pod napęd:

• brak zestawu TOP
• słup prowadzący zakończony daszkiem D2:
  • • do bram L < 5000 mm: 100 × 100 mm
    • do bram L ≥ 5000 mm: 140 × 140 mm

Kolory:

Kolory standardowe:

Kolory dodatkowe (bez dopłaty):

Słupy:

• słup najazdowy: 100 x 100 mm; gdy obok bramy znajduje się CenterBox należy przewidzieć słup najazdowy 120 × 120 mm
• słup prowadzący na stopie, zintegrowany z torem jazdy:
  • • brama L < 5000 mm: słup 100 × 100 mm
    • brama L ≥ 5000 mm: słup 140 × 140 mm
• do bram z napędem TOP stosowane są tylko słupy 140 × 140 mm

Daszki:

D2LED
