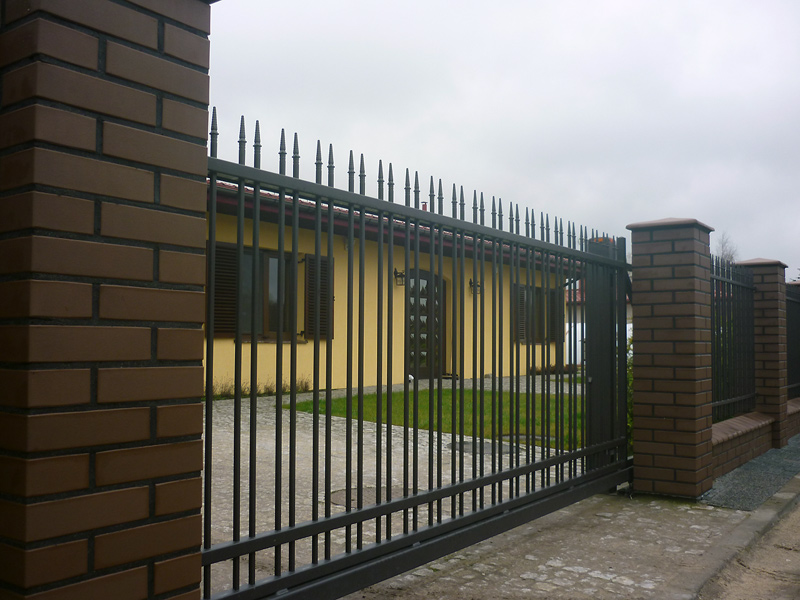

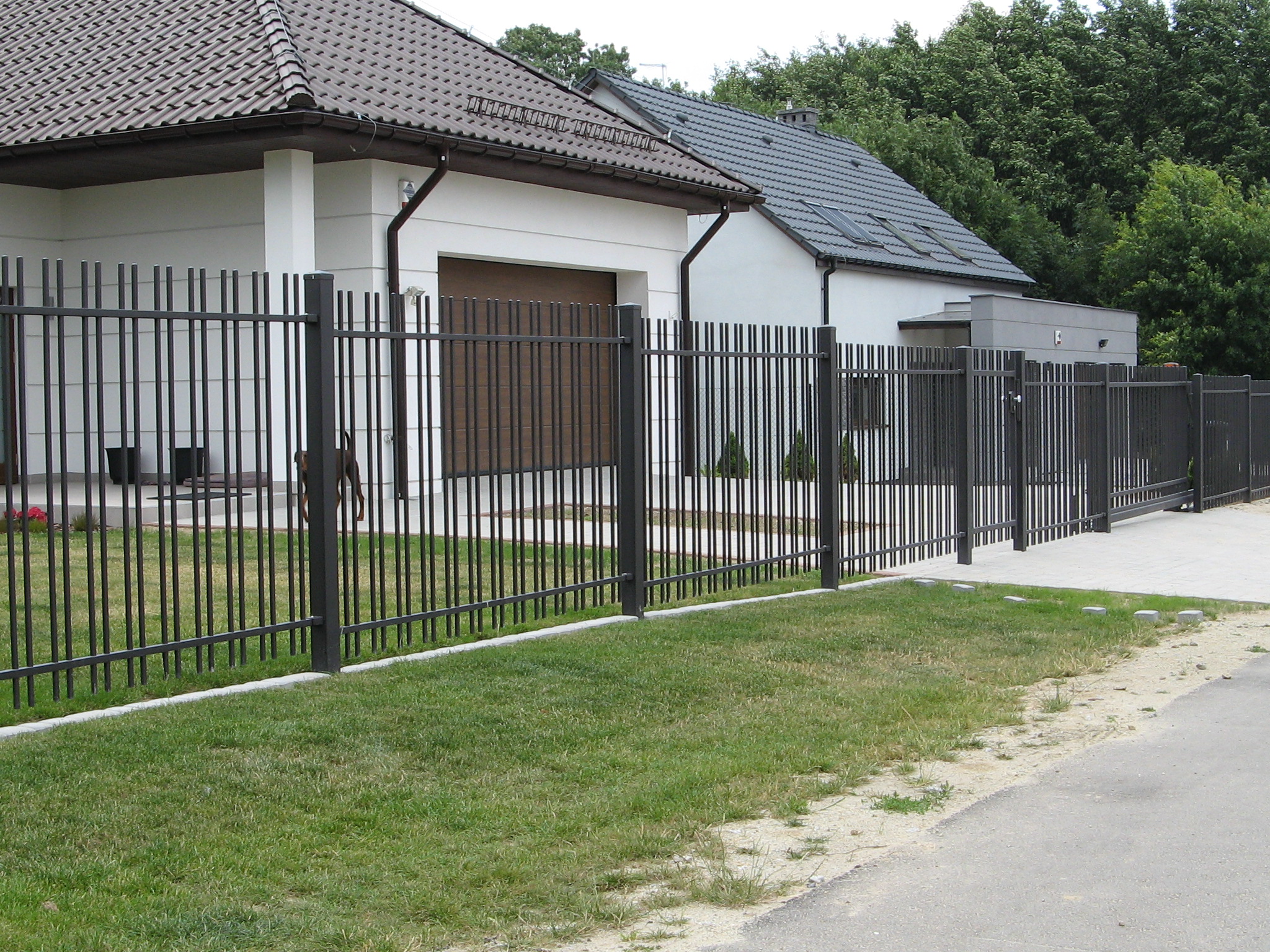

Przęsło stalowe Onyks

Opis

Technologia:

Przy produkcji ogrodzeń w systemie Onyks stosujemy innowacyjną metodę przenikania. Polega ona na wprowadzeniu profilu pionowego w profil poziomy. Otwór w profilu poziomym wykonywany jest z dużą dokładnością przez maszynę CNC. Dzięki tej precyzji wprowadzone profile pionowe same się stabilizują w otworach i nie jest wymagane spawanie wszystkich połączeń. System, który norma określa nazwą DUPLEX jest stosowany w Plast-Met od lat. To metoda polegająca na nałożeniu na ogniową powłokę cynkową specjalnej powłoki malarskiej, gwarantująca doskonałe zabezpieczenie antykorozyjne ogrodzeń.

Materiał:

• stal
• ocynk ogniowy
• malowanie proszkowe

Konstrukcja:

• 2 poziome profile 25 × 25 mm (dodatkowy profil poziomy dla przęsła H > 1700 mm)
• pionowe profile 15 × 15 mm w rozstawie 62 mm i 108 mm (± 2 mm)

Wymiary:

• standardowa szerokość: 2000 mm, 2500 mm
• dopuszczalna szerokość: od 200 do 3000 mm (co 10 mm)
• standardowa wysokość: 1000 mm, 1200 mm, 1400 mm, 1500 mm
• dopuszczalna wysokość: od 400 do 200 mm (co 120 mm)

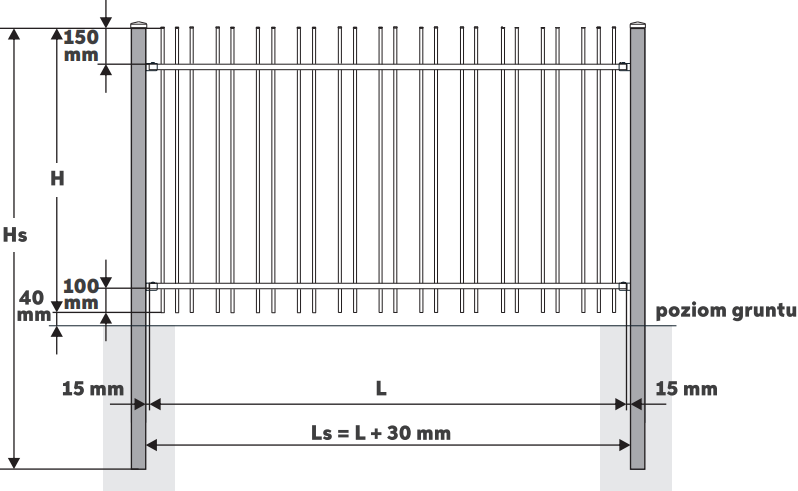

Wymiary zamówieniowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu przęsła:

• L – szerokość między słupami
• H – wysokość przęsła
• Ls – szerokość między słupami
• Hs – wysokość słupa

Groty:

P1P6

Kolory:

Kolory standardowe:

Kolory dodatkowe (bez dopłaty):

Słupy:

• przęsło H ≤ 1700 mm: słup 60 × 60 mm
• przęsło H > 1700 mm: słup 80 × 80 mm

Montaż:

• element montażowy stalowy U-2 o wymiarach 15 × 15 mm / 25 × 25 mm wyposażony w śrubę M6 oraz blachowkręty M6
• regulacja na elemencie 5 mm
• przęsła H > 1700 mm montowane sa na 6 uchwytach
