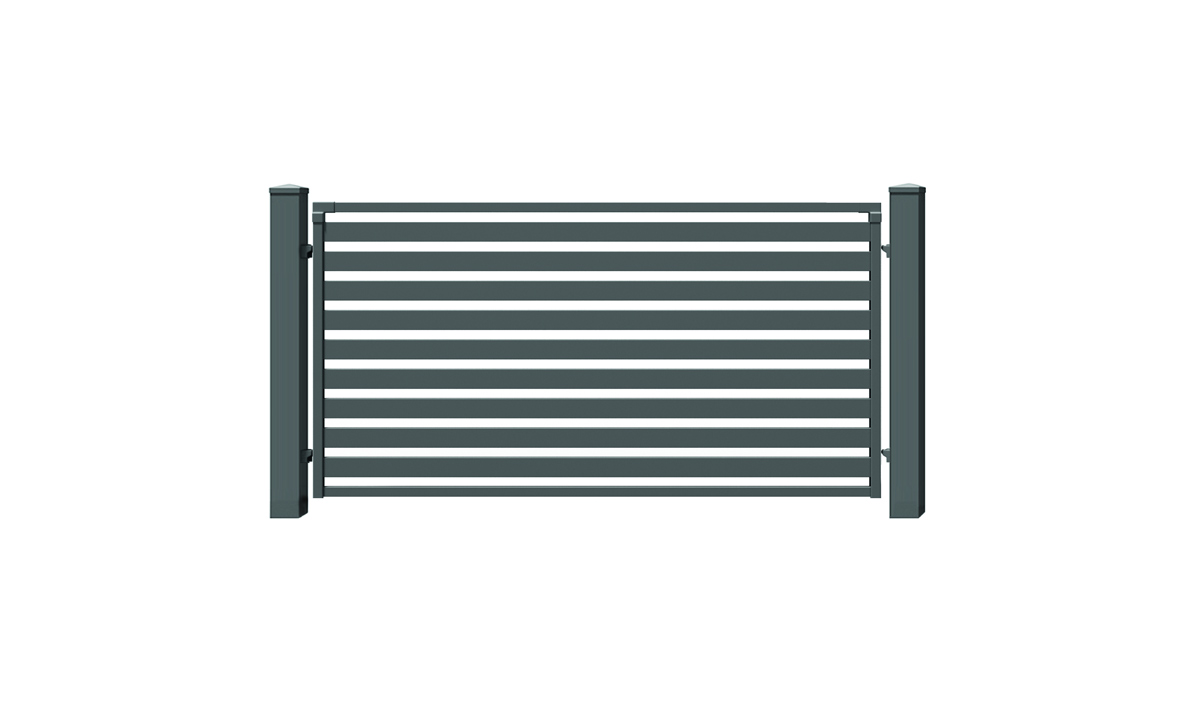

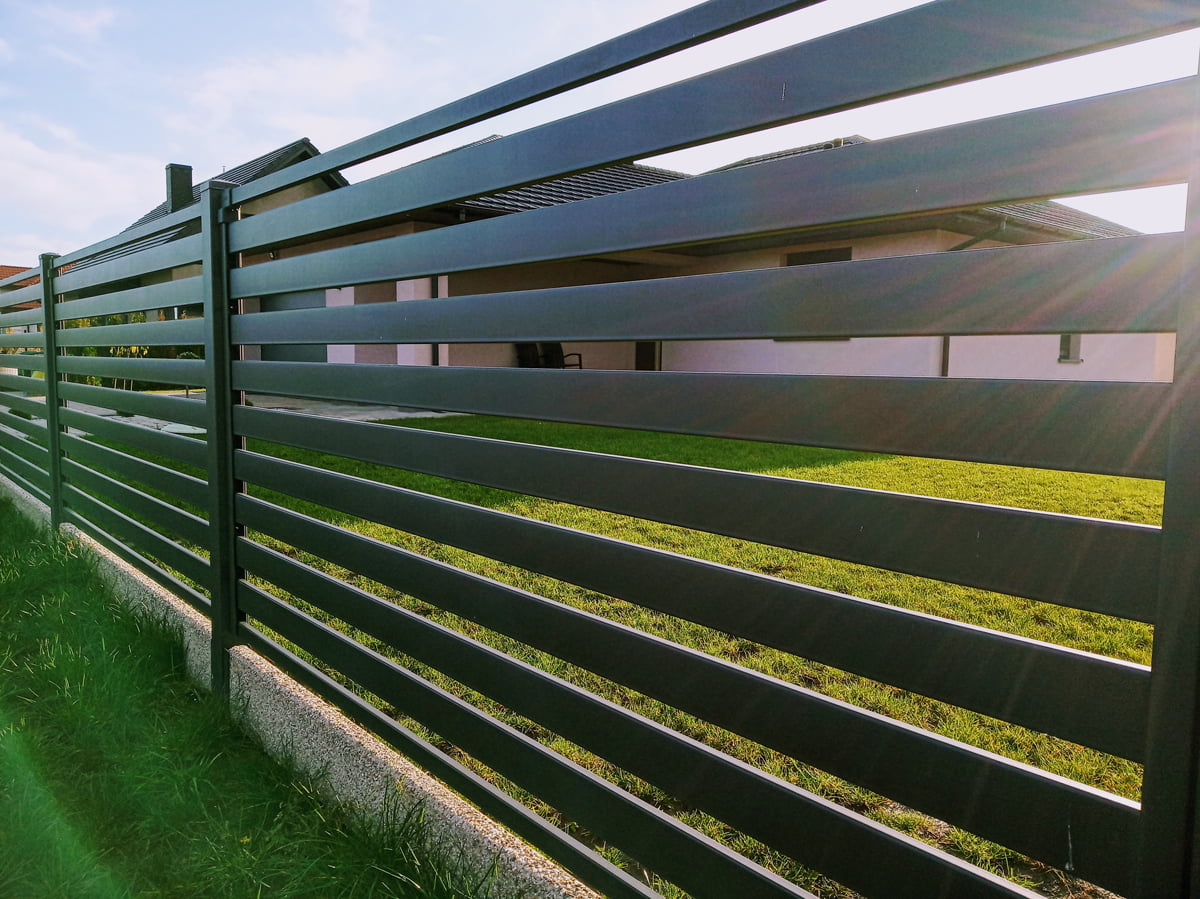

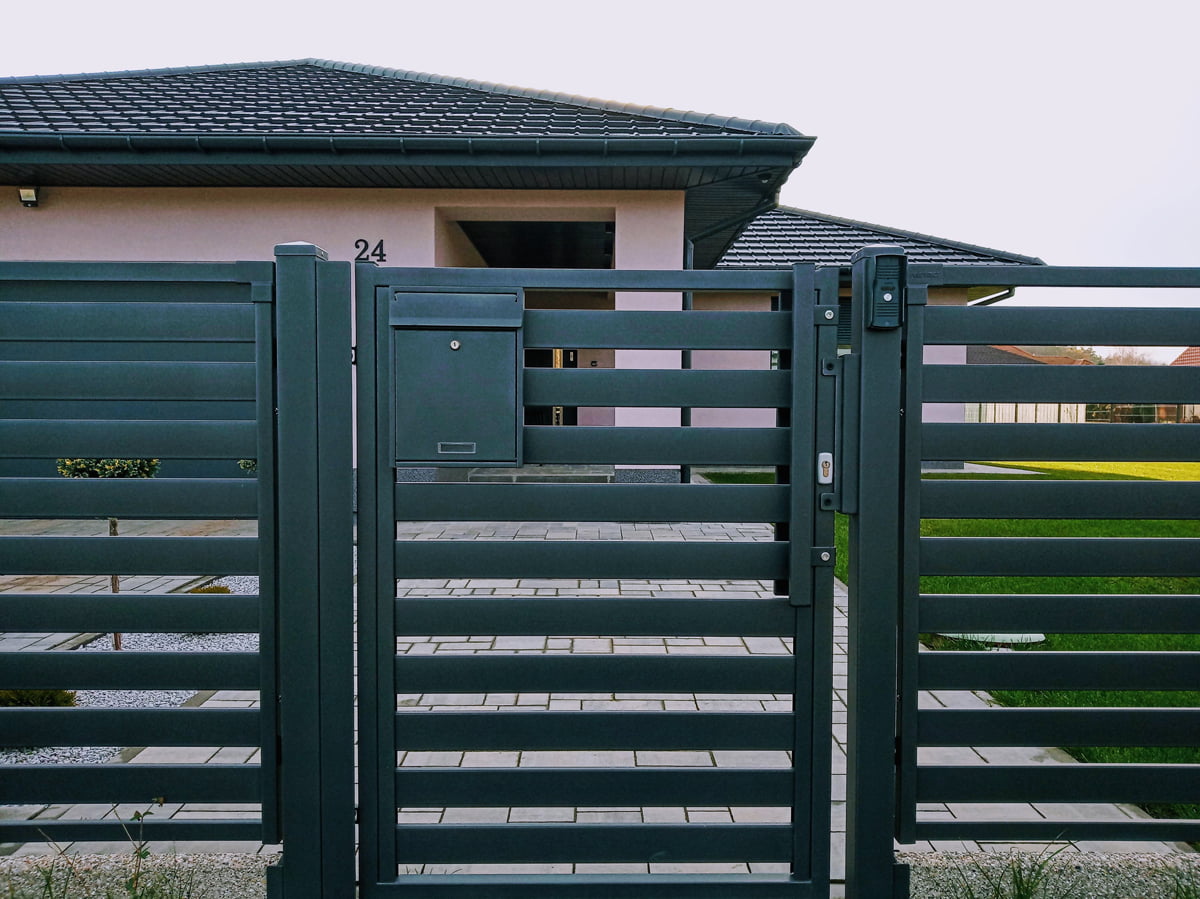

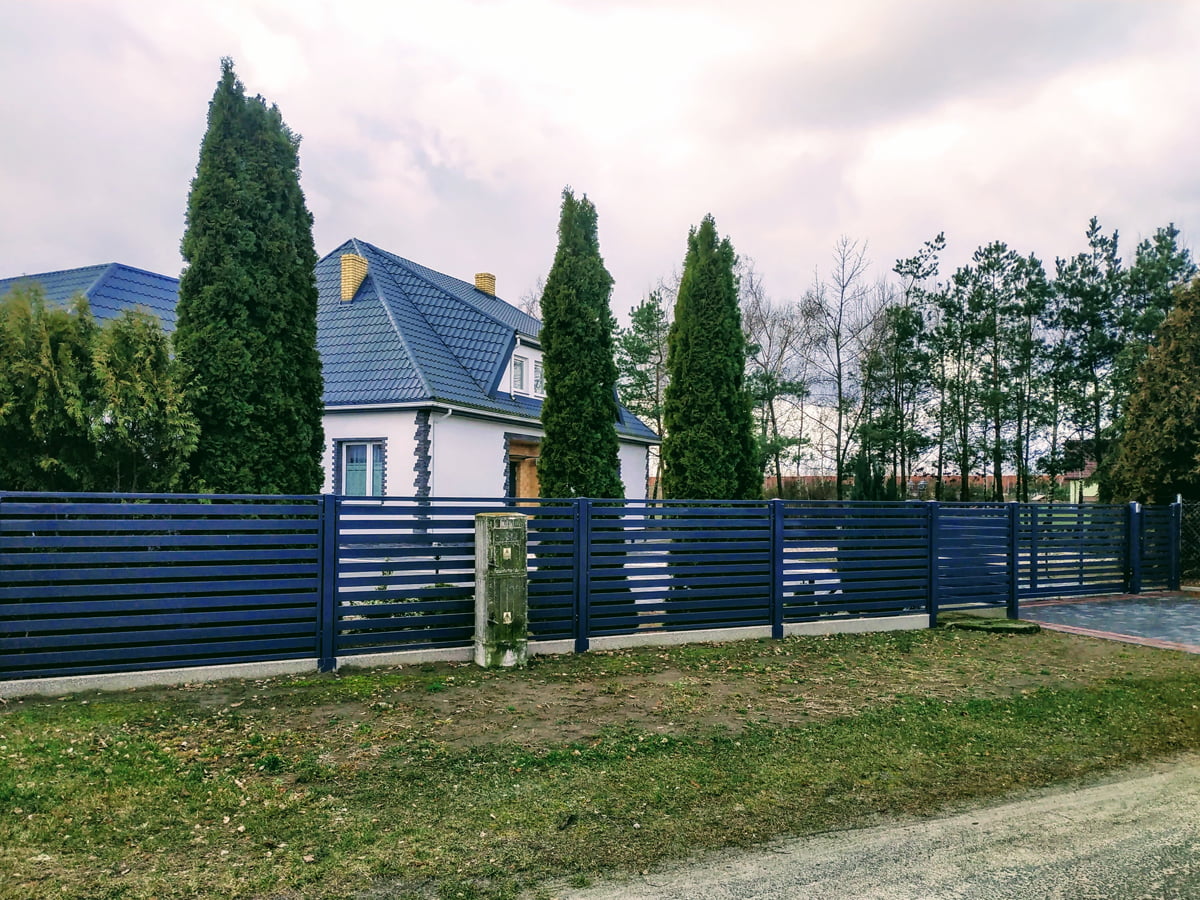

Przęsło stalowe Malachit 80

Opis

Technologia:

Przy produkcji ogrodzeń w systemie Malachit 80 wyeliminowaliśmy spawanie. Wypełnienie składające się z profili poziomych i ceowników przykręcane jest do ramy wykonywanej w technologii DUPLEX. System, który norma określa nazwą DUPLEX jest stosowany w Plast-Met od lat. To metoda polegająca na nałożeniu na ogniową powłokę cynkową specjalnej powłoki malarskiej, gwarantująca doskonałe zabezpieczenie antykorozyjne ogrodzeń.

Materiał:

• stal
• ocynk ogniowy
• malowanie proszkowe

Konstrukcja:

• rama: poziome profile 40 × 40 mm
• poziome kątowniki
• wypełnienie: profile 80 x 20 mm
• przestrzeń pomiędzy profilami: 40 mm

Wymiary:

• standardowa szerokość: 2000 mm, 2500 mm
• dopuszczalna szerokość: od 200 do 2500 mm (co 10 mm)
• standardowa wysokość: 1090 mm, 1210 mm, 1330 mm, 1450 mm, 1570 mm
• dopuszczalna wysokość: od 370 do 2050 mm (co 120 mm)

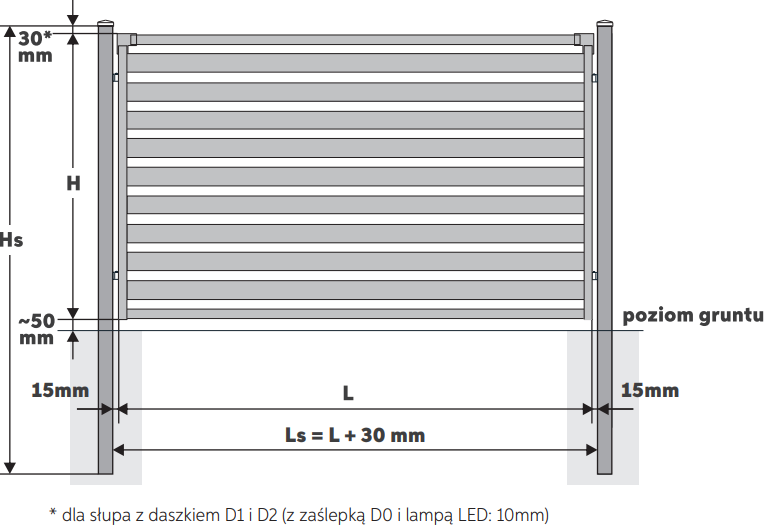

Wymiary zamówieniowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu przęsła:

• L – szerokość między słupami
• H – wysokość przęsła
• Ls – szerokość między słupami
• Hs – wysokość słupa

Kolory:

Kolory standardowe:

Kolory dodatkowe (bez dopłaty):

Słupy:

• przęsło H ≤ 1330 mm: słup 80 × 80 mm
• przęsło 1390 < H ≤ 1690 mm: słup 100 × 100 mm
• przęsło H > 1690 mm: słup 120 × 120 mm

Montaż:

• element montażowy stalowy U-6 o wymiarach 60 × 20 mm wyposażony w nitonakrętkę M8 oraz śrubę M8
• regulacja na elemencie 5 mm
• przęsła H > 1600 mm montowane sa na 6 uchwytach
