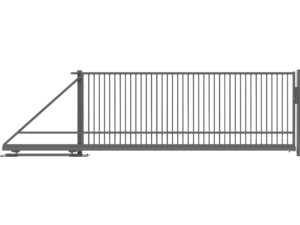

Brama przesuwna SPECJAL

Opis

Brama przesuwna SPECJAL o wszechstronnym zastosowaniu. Jej niezawodne działanie zapewnia konstrukcja samonośna. Skrzydło zamocowane jest nad wjazdem na specjalnych ułożyskowanych wózkach, dlatego sprawnego przesuwu bramy nie utrudniają przeszkody w linii wjazdu. Do produkcji systemu SPECJAL stosujemy metodę DUPLEX. To metoda polegająca na nałożeniu na ogniową powłokę cynkową specjalnej powłoki malarskiej. Takie zabezpieczenie antykorozyjne zyskuje podwójnego znaczenia. Powłoka cynkowa jest chropowacona metodą omiatania i tworzy mechaniczne zaczepy dla farby. Powłoka cynkowa i malarska uzupełniają się dzięki temu w swojej skuteczności. Wierzchnia warstwa farby stanowi dodatkową warstwę antykorozyjną, zabezpiecza powłokę cynku przed jego utlenianiem.

Materiał:

• stal
• ocynk ogniowy
• malowanie proszkowe

Konstrukcja:

• profil ramy skrzydła bramy: 40 x 40 mm, 50 x 50 mm lub 60 x 60 mm
• wypełnienie: panel z drutu o średnicy 5 mm
• dodatkowe wzmocnienia konstrukcji:
  • do bram 5000 mm ≤ L ≤ 6000 mm: dodatkowy profil pionowy
  • do bram L > 6000 mm: 2 dodatkowe profile pionowe
  • do bram L > 6000 mm: łączenie ramy
  • do bram L ≥ 6000 mm: stopa rolkowa

Wymiary:

• standardowa wysokość: 1200 mm, 1500 mm, 1700 mm
• dopuszczalna wysokość: od 800 do 2000 mm (co 10 mm)
• standardowa szerokość: 3000 mm, 3500 mm, 4000 mm, 4500 mm, 5000 mm, 5500 mm, 6000 mm
• dopuszczalna szerokość: od 2000 do 7000 mm (co 10 mm)

Wymiary zamówieniowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu bramy:

• • L – szerokość między słupami
  • H – wysokość skrzydła bramy

Zestaw:

• (a) skrzydło bramy z szyną jezdną 80 × 80 mm, rolką najazdową oraz kątownikiem z listwą zębatą
• (b) zamek Locinox LSKZ U2 z zestawem klamek, wkładką i zestawem kluczy
• (c) słup najazdowy zakończony zaślepką D6 przystosowany do szybkiego montażu zderzaka i najazdu
• (d) zderzak Locinox SSKZ QF
• (e) najazd
• (f) słup prowadzący zakończony zaślepką D6 z rolką prowadzącą oraz torem jezdnym z wózkami
• (g) naciąg poziomujący

Słupy:

• słup najazdowy: 80 x 80 mm; gdy obok bramy znajduje się CenterBox należy przewidzieć słup najazdowy 120 × 120 mm
• słup prowadzący na stopie, zintegrowany z torem jazdy:
  • brama L < 5000 mm: słup 80 × 80 mm
  • brama L ≥ 5000 mm: słup 140 × 140 mm
• do bram z napędem TOP stosowane są tylko słupy 140 × 140 mm
